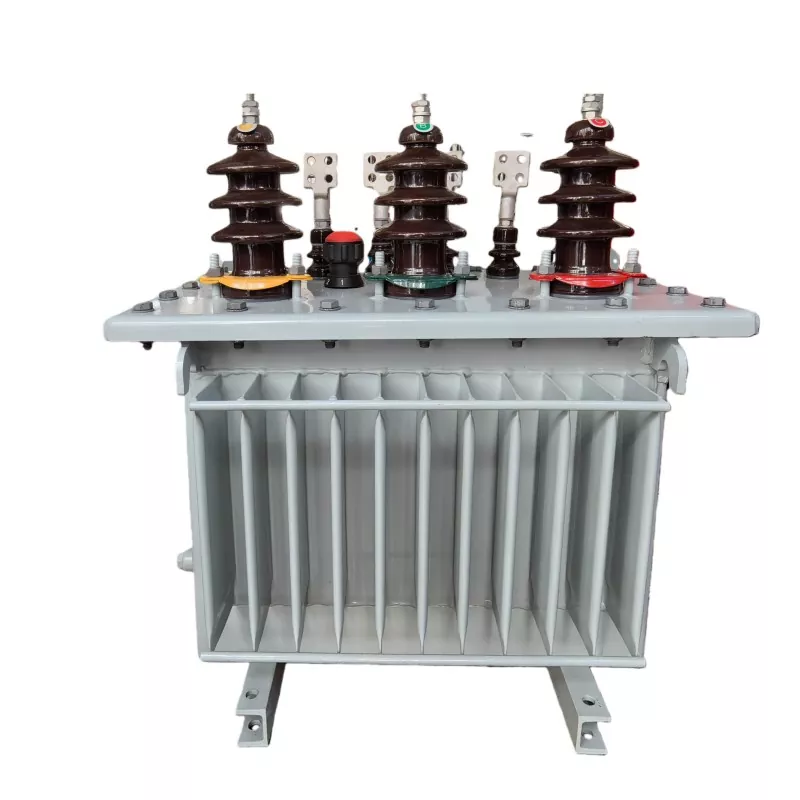

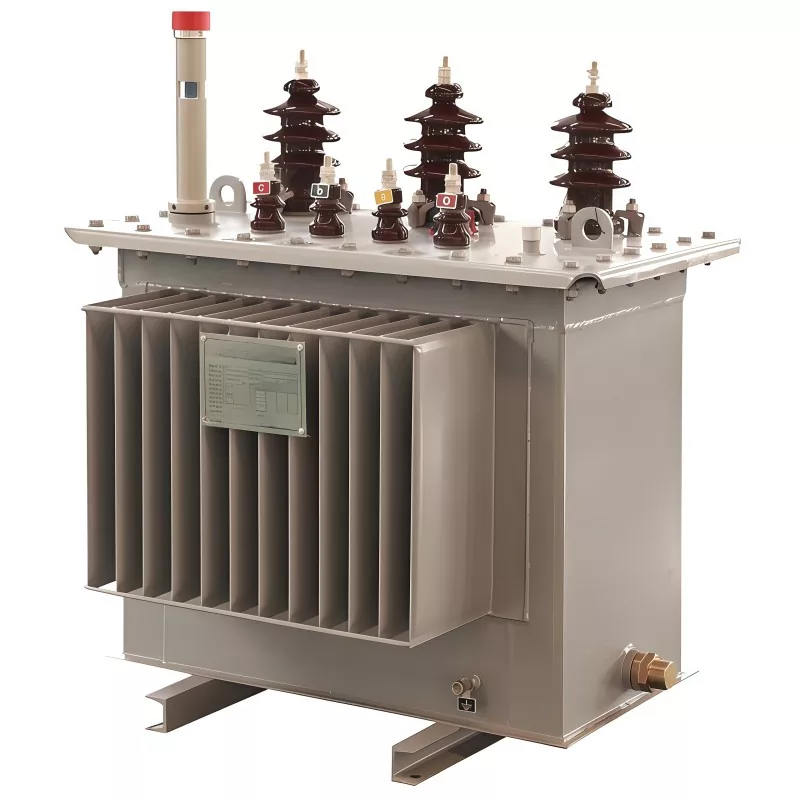

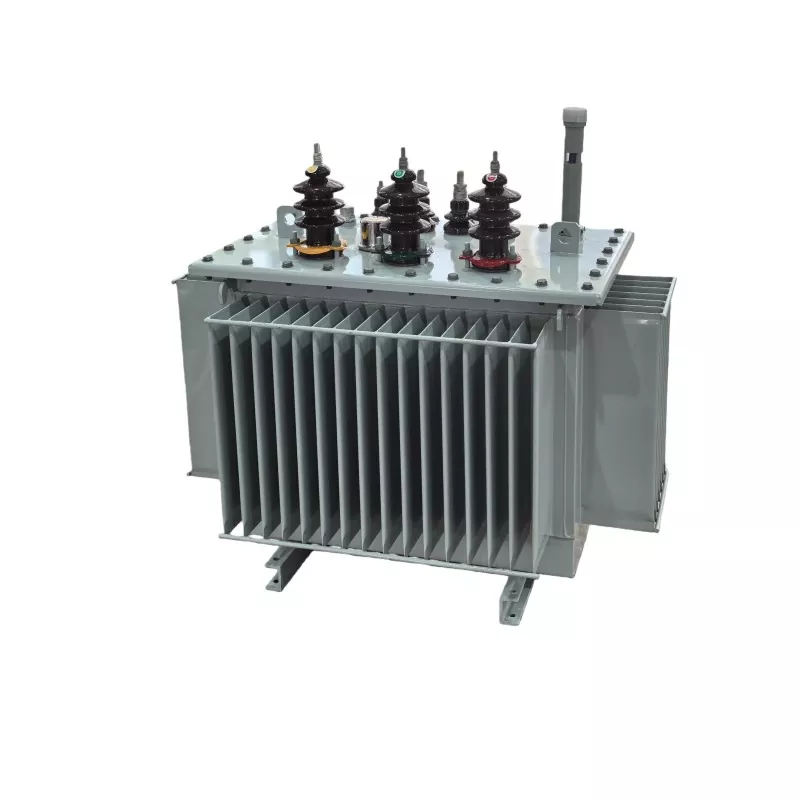

Масляний трансформатор 100 кВА 11 кВ

Масляний занурений трансформатор 100 кВА 11 кВ — це розподільний трансформатор середньої напруги, призначений для зниження первинної напруги 11 кВ до рівнів низької напруги (зазвичай 400 В / 415 В / 0,4 кВ) для промислових, комерційних і комунальних систем розподілу електроенергії.

У ньому використовується мінеральна ізоляційна олія як охолоджувальне та ізоляційне середовище, що забезпечує стабільні теплові характеристики та високу діелектричну міцність за умов тривалого навантаження.

Випадок застосування

Масляний занурений трансформатор потужністю 100 кВА 11 кВ, виготовлений компанією GUANGBIAN, нещодавно був використаний африканським замовником для заміни трансформатора, який вийшов з ладу через коротке замикання в місцевій системі розподілу електроенергії.

У цьому проекті оригінальний трансформатор використовував алюмінієві обмотки, які були обрані з міркувань економії. Однак через нестабільні умови мережі та часті коливання напруги на стороні користувача трансформатор неодноразово піддавався перевантаженню та короткому замиканню, що призводило до надмірного нагрівання та остаточного виходу з ладу обмотки.

Мідні та алюмінієві обмотки для трансформатора 100 кВА

Для розподільного трансформатора 100 кВА GUANGBIAN забезпечує обидва:

● Варіант мідної обмотки

● Варіант намотування алюмінію

У той час як алюмінієві обмотки пропонують нижчу початкову вартість, їх термічна витривалість і механічна міцність відносно нижчі порівняно з мідними обмотками.

У нестабільному середовищі живлення, наприклад:

● Часті коливання напруги

● Умови високого пускового струму

● Повторювані випадки короткого замикання

Алюмінієві обмотки більш схильні до:

● Перегрів в умовах перевантаження

● Деградація ізоляції

● Зменшений термін служби в жорстких мережевих додатках

Розгляд вартості та надійності

Незважаючи на те, що початкова вартість придбання трансформаторів з алюмінієвими обмотками нижча, реальні застосування показують, що в нестабільних мережевих середовищах загальна вартість життєвого циклу може зрости через:

● Вимоги до технічного обслуговування

● Несподівані збої

● Витрати на заміну

Таким чином, вибір матеріалу має ґрунтуватися на фактичних умовах експлуатації, а не лише на початковій ціні, щоб забезпечити довгострокову стабільність системи та зменшити час незапланованих простоїв.

Технічний документ

Операційне середовище

Температурні умови:

Довгострокова робоча температура навколишнього середовища: -25 ℃ ~ +45 ℃.

Максимальна робоча температура навколишнього середовища: не перевищує +50 ℃.

Температура зберігання та транспортування:

-40℃ ~ +60℃.

Умови вологості:

Відносна вологість: ≤95% при 25 ℃

Вимоги до висоти:

Номінальний діапазон адаптації до висоти: ≤1000 метрів

Технічне позиціонування проти конкурентів

Масляний або сухий трансформатор

Масляні трансформатори більше підходять для застосування у важких умовах, на відкритому повітрі та з тривалим терміном служби.

Порівняно з нижчими стандартами (тенденція серії S9 / S11 / S13)

● S9: вищі втрати, застарілий стандарт ефективності

● S11: базова сучасна ефективність

● S13: високоефективна конструкція з низькими втратами (бажано на експортних ринках)

Трансформатор потужністю 100 кВА, розроблений за технологією ядра S13, може зменшити втрати холостого ходу на 15–30% порівняно з S11, покращуючи рентабельність інвестицій у довгостроковій експлуатації.

Позиціонування конкурентів на рівні ринку

У порівнянні з виробниками генериків:

● Кращий контроль втрат (оптимізація втрат без навантаження + навантаження)

● Сильніша здатність протистояти короткому замиканню

● Покращена технологія ущільнення (запобігання витоку масла)

● Краща документація відповідності для експортних ринків

Наша фабрика

Майстерня листового металу

Цех намотування фольги

Намотувальна майстерня

Цех намотувальних печей

Цех монтажу трансформаторів

Цех налагодження трансформаторів

FAQ

Q1: Який термін служби масляного трансформатора потужністю 100 кВА?

Зазвичай 20–30 років, залежно від умов навантаження, технічного обслуговування та середовища встановлення.

Q2: Чи можна використовувати на вулиці?

так Масляні трансформатори спеціально розроблені для зовнішніх підстанцій і суворих умов.

Q3: Яке обслуговування потрібно?

● Регулярна перевірка рівня масла

● Періодичне випробування діелектрика масла

● Затягування втулки та з'єднання

● Контроль температури

Інтервали технічного обслуговування зазвичай триваліші, ніж у сухих трансформаторів.

Q4: Яка різниця між трансформаторами 11KV і 10KV?

11 кВ — це вищий рівень напруги системи, який зазвичай використовується в міжнародних розподільчих мережах. Принципи роботи залишаються аналогічними, але вимоги до ізоляції суворіші.

Q5: Чи підходить він для проектів з відновлюваної енергетики?

так Він широко використовується в сонячних і вітрових понижувальних системах розподілу завдяки своїй стабільності та стійкості до перевантажень.
