Масляний розподільний трансформатор 2500 кВА 35 кВ

Масляний розподільний трансформатор потужністю 2500 кВА 35 кВ — це масляний розподільний трансформатор з номінальною потужністю 2500 кВА та номінальною напругою на стороні високої напруги 35 кВ.

Використовуючи ізоляційне масло для одночасного забезпечення як електричної ізоляції, так і розсіювання тепла, воно надійно перетворює електричну енергію високої напруги в енергію середньої та низької напруги та широко використовується в розподільних сегментах енергосистем.

Основні характеристики:

Тип: масляний розподільний трансформатор

Потужність: 2500 кВА (розподільна потужність від середньої до великої)

Номінальна напруга: високовольтний вхід 35 кВ

Функції: перетворення напруги + розподіл електроенергії + стабільне джерело живлення

Метод охолодження: покладається на циркуляцію трансформаторного масла для розсіювання тепла (зазвичай ONAN)

Сценарії застосування: розподіл електроенергії, промислові парки, підстанції, енергетичні проекти тощо.

Вимоги до вибору основного обладнання

У Південно-Східній Азії, на Близькому Сході, в Африці та Латинській Америці попит на понижувальні трансформатори 35 кВ/0,4 кВ продовжує зростати завдяки індустріальним паркам, проектам модернізації мережі, комерційним розробкам та інтеграції відновлюваної енергетики.

Для більшості покупців критерії вибору незмінні:

● Висока енергоефективність і низькі експлуатаційні втрати

● Тривалий термін служби при безперервній роботі

● Відповідність міжнародним стандартам і сертифікатам

● Стабільна робота на відкритому повітрі з мінімальними вимогами до обслуговування

Серія GUANGBIAN S13 (до 2500 кВА) розроблена відповідно до цих вимог. Він використовує структуру мідної обмотки та систему охолодження ONAN, що забезпечує надійну роботу для додатків 35 кВ. Завдяки сумісності з IEC60076 і стандартній груповій векторній конфігурації Dyn11 він широко використовується підрядниками EPC і системними інтеграторами на різних ринках і зазвичай входить до списків вибору трансформаторів 35 кВ/0,4 кВ.

Технічні параметри

Трансформатор серії S13 2500 кВА — повний технічний опис:

Основні специфікації, наведені нижче, безпосередньо узгоджуються із загальними вимогами закупівель, і ми також пропонуємо індивідуальні варіанти налаштування за запитом.

Основні переваги та технічні особливості

Ключові переваги

Менші втрати енергії

У порівнянні з традиційними трансформаторами S9 і S11, серія S13 зменшує втрати холостого ходу до 30% і втрати навантаження приблизно на 15%, допомагаючи знизити експлуатаційні витрати в безперервних системах.

Рентабельність для довгострокових проектів

Для 24/7 промислових і комунальних операцій економія енергії може значно скоротити витрати протягом життєвого циклу та підвищити рентабельність інвестицій з часом.

Обмотки з 100% безкисневої міді

Обмотки високого та низького напруги використовують високочисту мідь для кращої провідності, покращеної термічної стабільності та більшої стійкості до короткого замикання.

Призначений для безперервної роботи з повним навантаженням

Трансформатор, який підходить для вимогливого зовнішнього середовища, зберігає стабільну роботу в умовах постійного високого навантаження.

Тривалий термін служби

Виготовлений із міцних ізоляційних матеріалів і міцної конструкції, що забезпечує надійну роботу протягом 30 і більше років.

Ідеально підходить для закупівлі промислових і комунальних трансформаторів

Широко використовується на промислових підприємствах, системах розподілу комунальних послуг, проектах сонячної енергетики та інфраструктурних електромережах.

Надійне охолодження ONAN для експлуатації, що не потребує технічного обслуговування

Конструкція охолодження ONAN (Oil Natural Air Natural) працює без допоміжних вентиляторів або насосів, що зменшує кількість механічних несправностей і потреби в технічному обслуговуванні. Герметична конструкція бака захищає трансформаторне масло від зовнішнього повітря, сприяючи уповільненню старіння масла та підтримці стабільної роботи протягом тривалого часу. У реальних умовах багато пристроїв можуть працювати роками з мінімальним обслуговуванням, що робить їх добре придатними для віддалених підстанцій, промислових енергетичних систем і проектів з розподілу комунальних послуг.

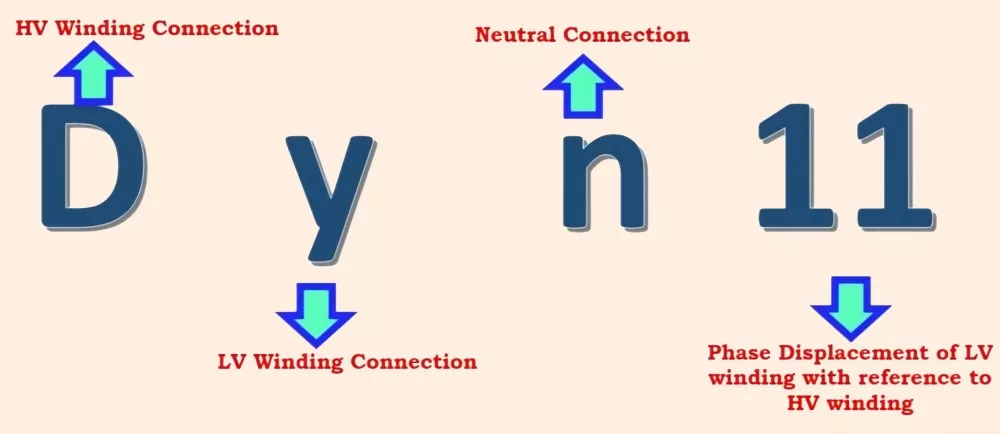

Dyn11 Vector Group - чому це насправді допомагає в польових умовах

Конфігурація Dyn11 пригнічує струми 3-ї гармоніки та зменшує зміщення нейтральної точки - це те, що проявляється як нестабільність незбалансованих навантажень на комерційних і промислових об'єктах. Він також краще справляється з однофазним навантаженням, що має реальну різницю, коли ви маєте справу зі змішаним навантаженням. Координація захисних реле стає чіткішою з цією векторною групою, додаючи рівень безпеки до загальної настройки системи живлення.

Зовнішня готовність з нуля

Резервуар і покриття створені таким чином, щоб витримувати високу температуру, вологість, солоне повітря та пил, забезпечуючи стабільну роботу в складних умовах. Вбудований блискавкозахист додатково підвищує безпеку експлуатації.

Масляний розподільний трансформатор GUANGBIAN S13-M 2500 кВА 35 кВ, придатний для зовнішніх підстанцій, необслуговуваних комутаційних приміщень і віддалених установок, не потребує додаткового корпусу чи екранування, що робить його практичним вибором для зовнішніх проектів розподілу електроенергії.

Будучи китайською фабрикою з виробництва трансформаторів і відомим виробником трансформаторів, GUANGBIAN постачає блоки в Південно-Східну Азію, Близький Схід, Африку та Латинську Америку з відповідністю IEC60076 і можливостями налаштування, доступними для конкретних вимог проекту. Зверніться до таблиць даних або технічних обговорень.

Наша фабрика

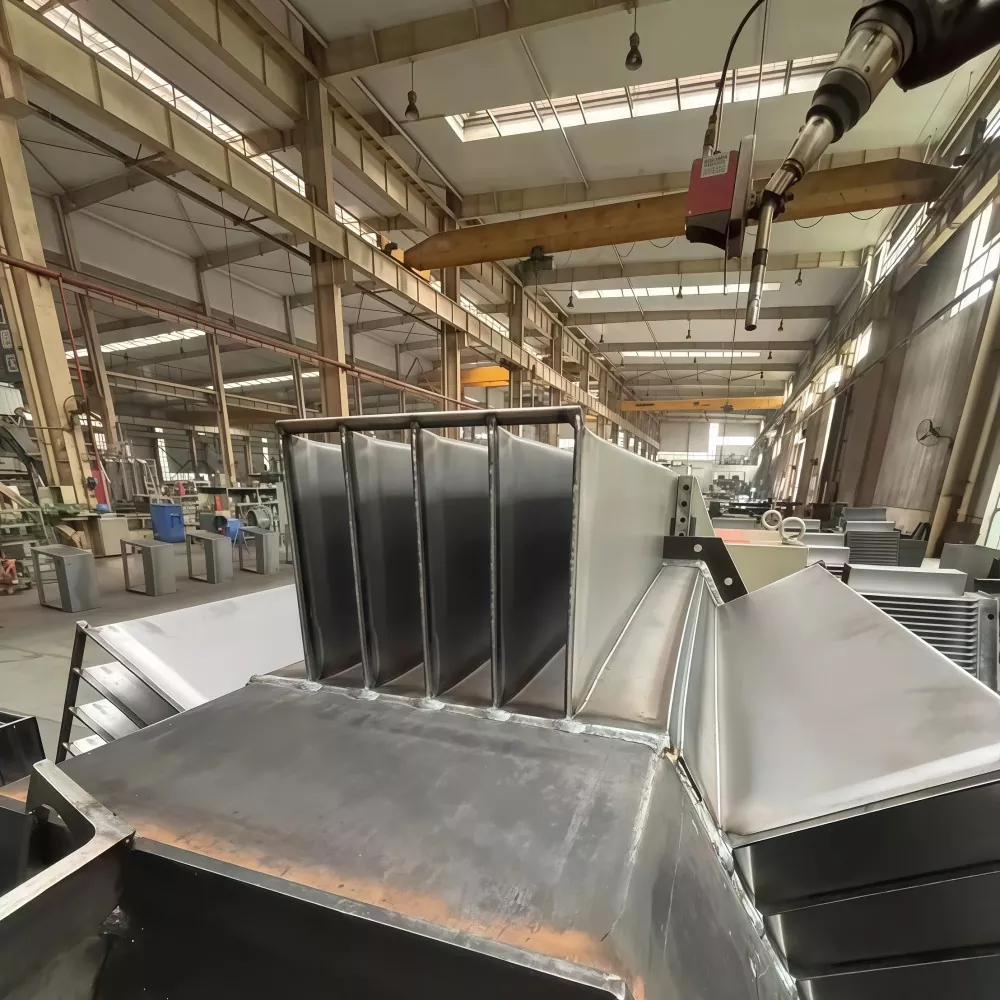

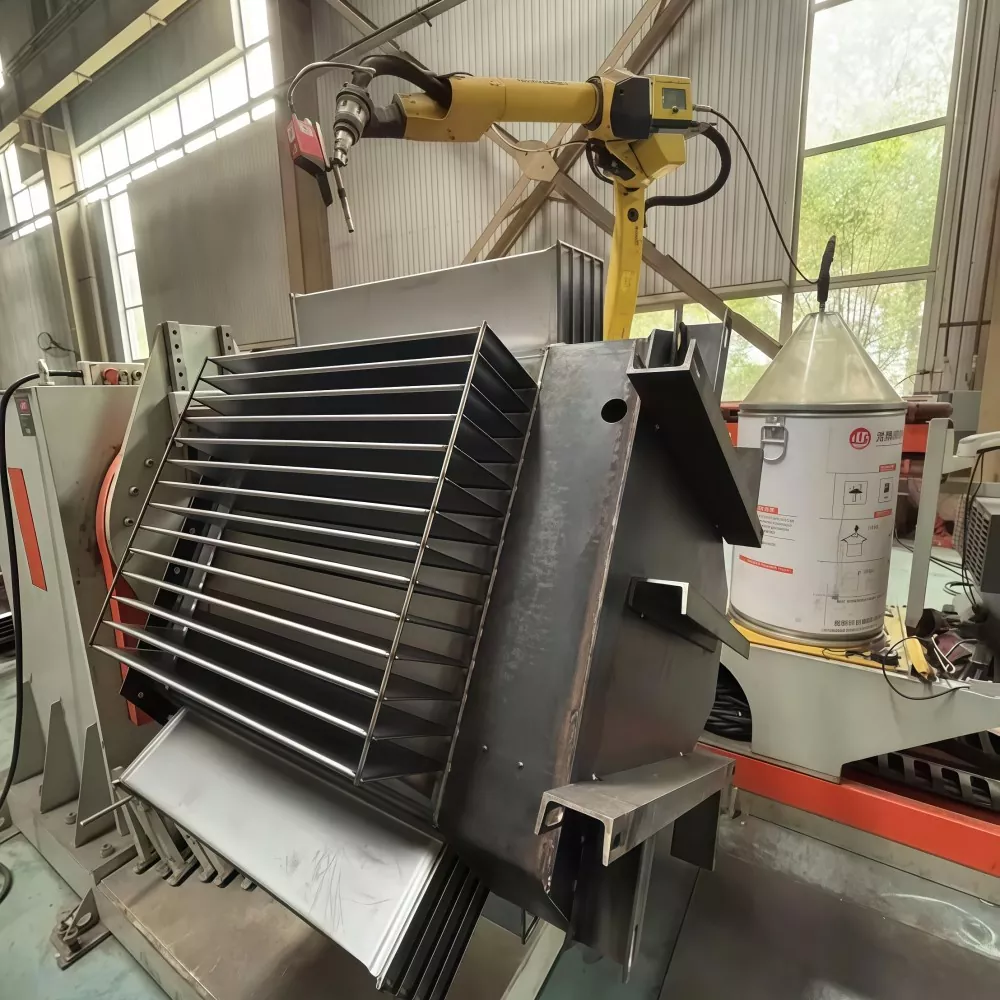

Майстерня листового металу

Цех намотування фольги

Намотувальна майстерня

Цех намотувальних печей

Цех монтажу трансформаторів

Цех налагодження трансформаторів

FAQ

1. Для чого використовується масляний розподільний трансформатор потужністю 2500 кВА 35 кВ?

Він використовується для зниження потужності середньої та високої напруги 35 кВ для зниження напруги розподілу на промислових підприємствах, комунальних підстанціях, системах відновлюваної енергії та великих інфраструктурних проектах.

2. Що означає 2500 кВА?

2500 кВА відноситься до номінальної потужності трансформатора, що вказує на те, що він може працювати з великими електричними навантаженнями, придатними для розподілу електроенергії на промисловому та комунальному рівнях.

3. Чому в цьому типі трансформатора використовується масло?

Ізоляційне масло забезпечує як електричну ізоляцію, так і розсіювання тепла, допомагаючи покращити ефективність охолодження та подовжити термін служби.

4. Які переваги напруги 35 кВ?

35 кВ — це загальний рівень розподільної напруги в мережах середньої та високої напруги, що забезпечує ефективну передачу на великі відстані зі зниженими втратами потужності.

5. Який метод охолодження зазвичай використовується?

Більшість агрегатів використовують охолодження ONAN (Oil Natural Air Natural), яке базується на природній циркуляції масла та охолодженні повітря без допоміжного обладнання.

6. Де зазвичай встановлюється цей трансформатор?

Він широко використовується на відкритих підстанціях, індустріальних парках, гірничодобувних роботах, сонячних і вітрових електростанціях і проектах розширення мережі.

7. Який термін служби?

При правильному проектуванні та обслуговуванні масляні розподільні трансформатори зазвичай працюють 25–30 років і більше.

8. Які основні вимоги до обслуговування?

Регулярна перевірка масла, моніторинг температури та періодичні електричні випробування є основними завданнями технічного обслуговування для забезпечення стабільної тривалої роботи.
