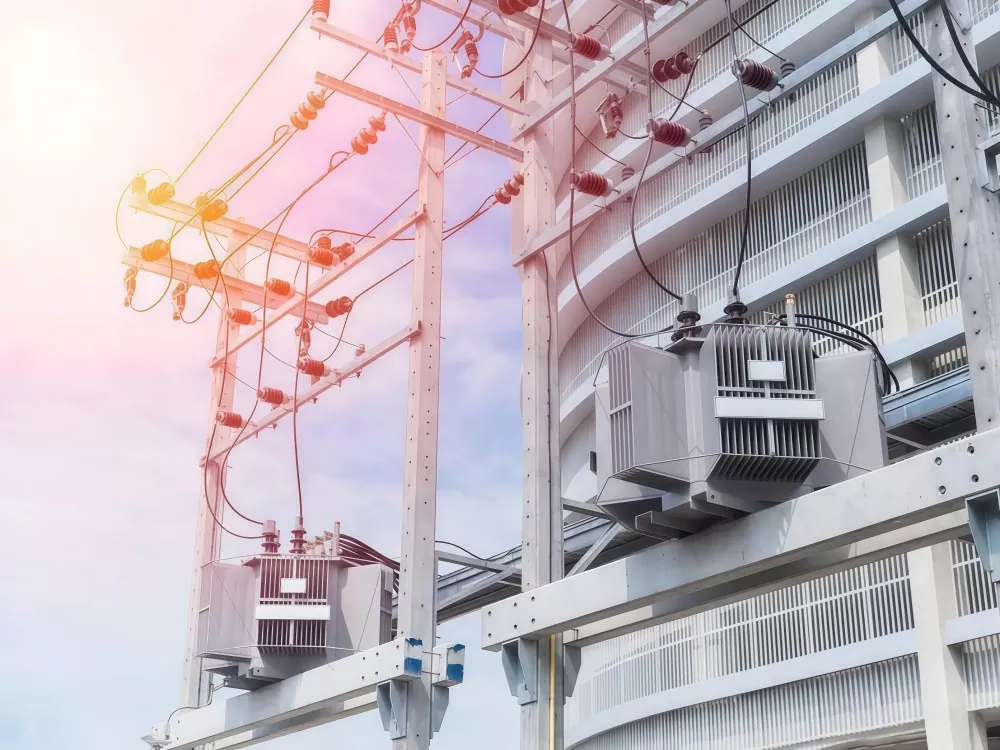

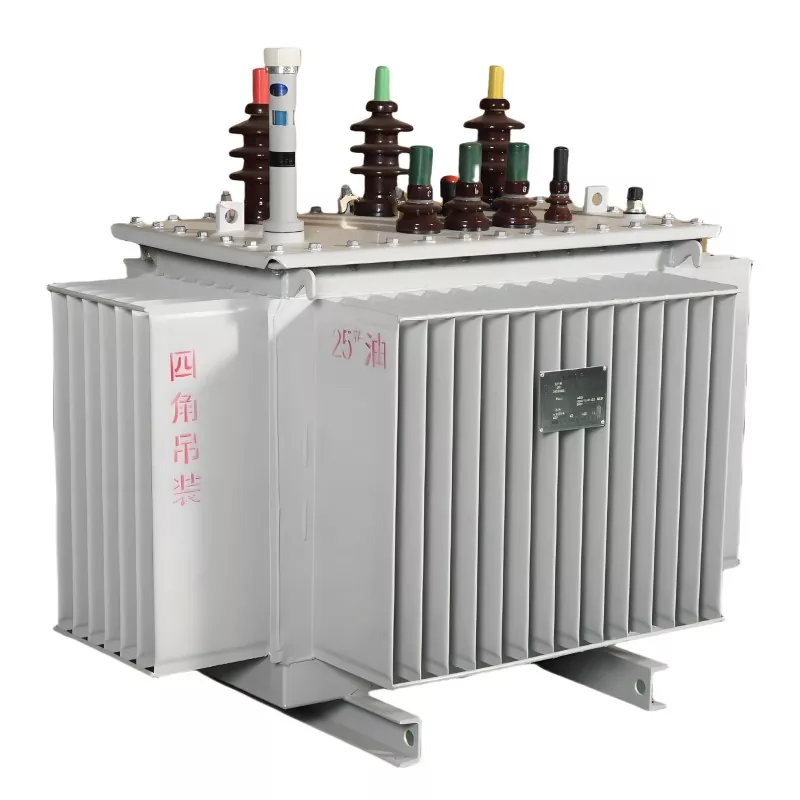

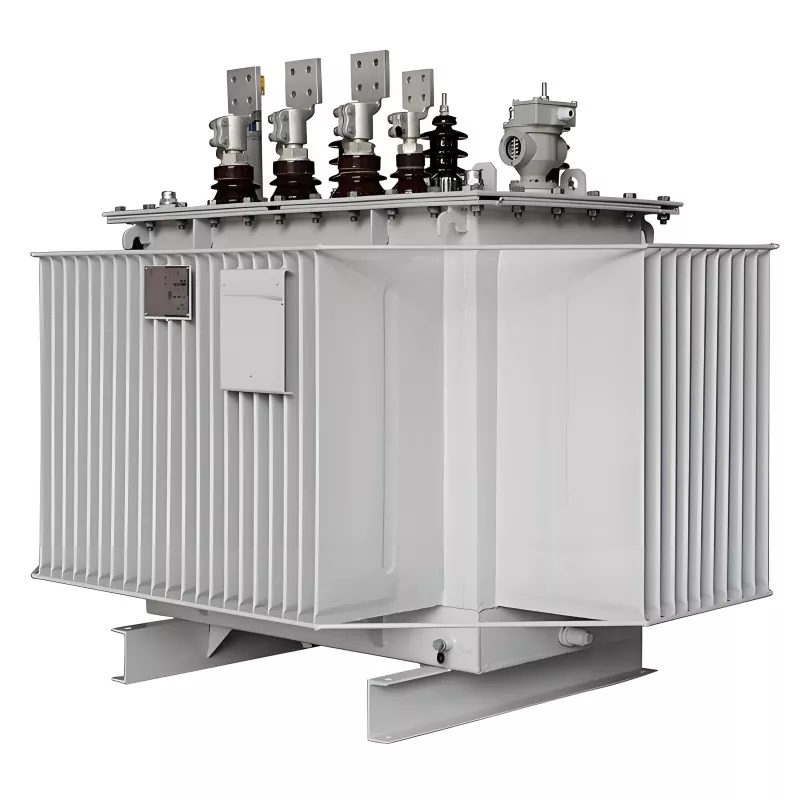

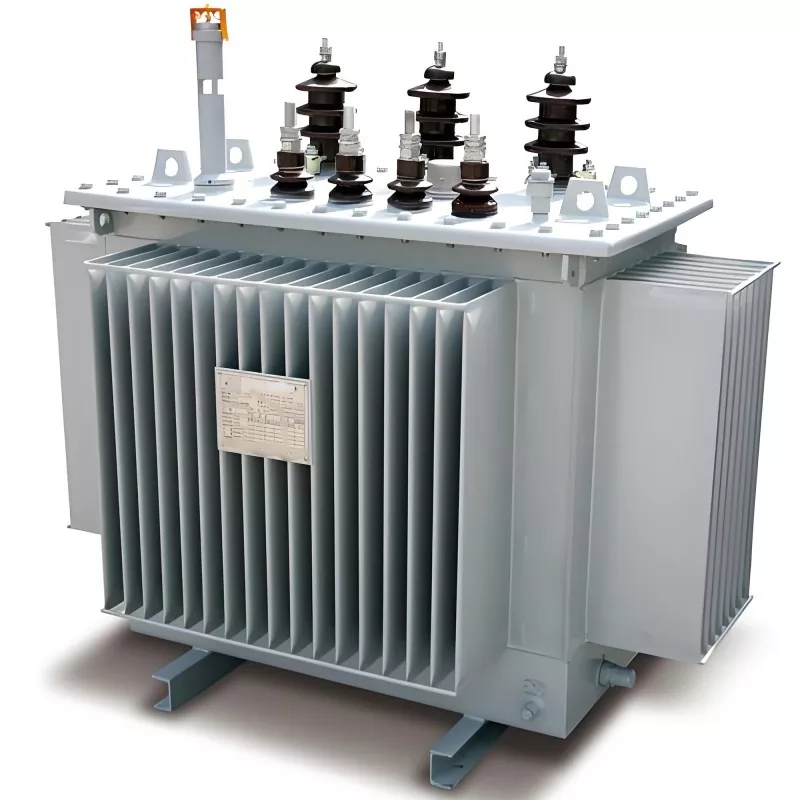

Трансформатор паралельної роботи

Паралельний робочий трансформатор відноситься до режиму роботи, в якому два або більше трансформаторів підключені до однієї електричної шини та живлять спільне навантаження одночасно після виконання певних електричних умов.

Основними цілями є:

Збільшити потужність джерела живлення

Підвищення надійності системи

Підвищення операційної гнучкості

Зменшення ризику перевантаження на одному трансформаторі

Ця конфігурація широко використовується на підстанціях, промислових енергетичних системах, центрах обробки даних і великих виробничих підприємствах.

Переваги

(1) Покращена надійність живлення

Якщо один трансформатор виходить з ладу, інші можуть продовжувати подачу електроенергії.

(2) Гнучке розширення ємності

У міру збільшення навантаження можна додати додаткові трансформатори.

(3) Вища операційна ефективність

Трансформатори можна вмикати/вимикати залежно від умов навантаження, зменшуючи втрати холостого ходу.

(4) Просте технічне обслуговування

Окремі трансформатори можна обслуговувати без повного відключення системи.

(5) Оптимізація витрат

Уникає потреби в інвестиції в один трансформатор великої потужності.

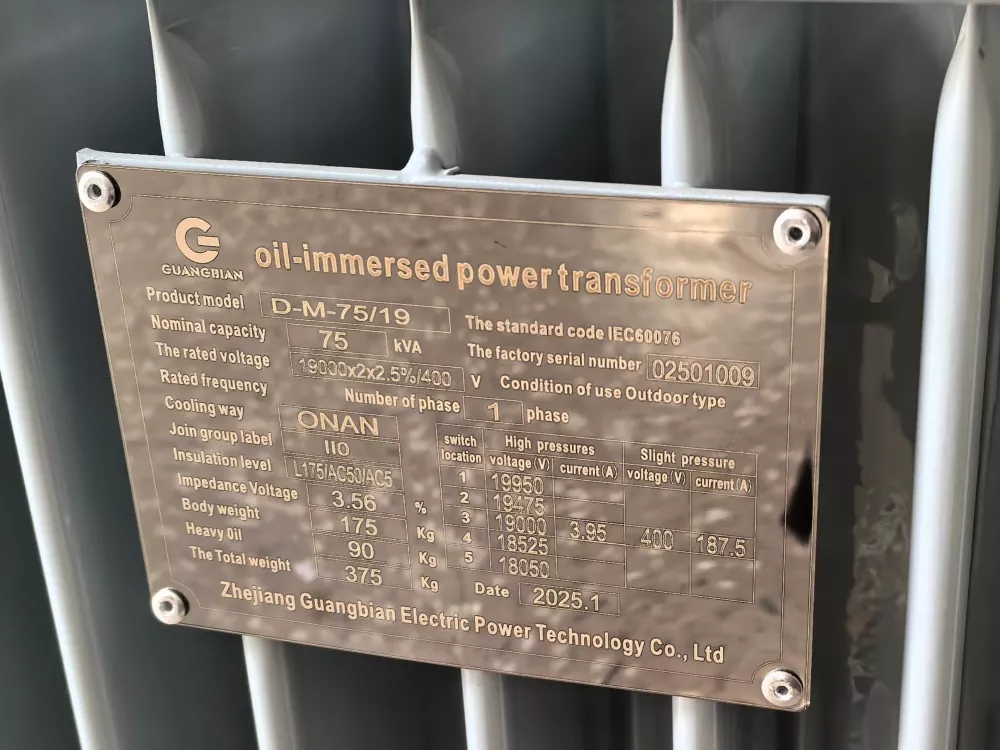

Векторна групова відповідність

Найважливіше правило для паралельної роботи трансформатора? Установіть відповідність між групами векторів.

Векторні групи описують з'єднання обмоток за допомогою букв і цифр — Dyn11, Yyn0, наприклад. перша літера: установка високовольтної обмотки. Друга літера: сторона низької напруги. Цифра показує зсув фази з кроком 30 градусів.

Чому це важливо?

Поставте два трансформатори з різними векторними групами паралельно, і їхні вторинні напруги не вирівняються належним чином. Навіть зсув фази на 30 градусів створює циркуляційні струми між блоками. Ці струми протікають через обмотки, але переносять нульове корисне навантаження. Результат: перегрів, марна енергія.

Ми регулярно виявляємо цю проблему на нашому заводі GUANGBIAN у Китаї. Клієнти припускають будь-які два трансформатори можуть працювати разом — неправда. Тут починається синхронізація трансформатора. Пропустіть цю перевірку та ваше паралельне з’єднання трансформаторів створює більше проблем, ніж вирішує.

Приклад: блок Dyn11 не працюватиме паралельно з трансформатором Yyn0. Різниця фаз викликає сильну циркуляцію течії — це не обійти.

Практичні поради

Перш ніж купувати другий трансформатор для трансформатора паралельної роботи, перевірте векторну групу наявного блоку. Впишіть це в характеристики покупки. Вибираючи нове обладнання, чітко вкажіть відповідну групу векторів. Сумісність необов’язкова.

На нашому заводі GUANGBIAN ми бачили, що клієнти в Китаї замовляли трансформатори, не перевіряючи це деталь. Тоді вони дзвонять, цікавлячись, чому не вдалося розподілити навантаження трансформатора. Не пропускайте основи.

Узгодження імпедансу

Для правильного розподілу навантаження трансформаторам потрібні однакові значення імпедансу - як правило, в межах 10% один від одного. Імпеданс, показаний у відсотках, визначає падіння напруги при повному навантаженні.

Якщо один блок має значно вищий імпеданс, він несе менше навантаження. Інший працює сильніше, бігає гарячіше, швидше зношується. Виробники трансформаторів, такі як ми, завжди перевіряють сумісність із опором, надаючи поради на налаштуваннях роботи кількох трансформаторів.

Як імпеданс впливає на розподіл навантаження?

Візьмемо два трансформатори з різними значеннями опору:

трансформатор	Імпеданс	Результат розподілу навантаження
Блок А	6%	Бере більше своєї частки
Блок B	8%	Працює нижче потужності

Трансформатор із нижчим опором природно споживає більше струму. Це елементарна фізика. Результат? Працює одна одиниця понаднормово, тоді як інший ледве сприяє — жодна ситуація не працює добре в довгостроковій перспективі.

Встановлення правильного збігу

Коли це можливо, купуйте трансформатори того самого виробника, призначені для трансформатора паралельної роботи. Блоки з однієї виробничої партії зазвичай мають більш жорсткі допуски на опір. Різні виробники? Вкажіть чітко відповідаючи значенням імпедансу в документах про купівлю.

Основи розподілу навантаження

Узгоджені трансформатори розподіляють навантаження пропорційно своїм номіналам. Блок потужністю 1000 кВА в парі з блоком потужністю 500 кВА повинен розподіліть навантаження приблизно 2:1 — так працює розподіл навантаження трансформатора, коли специфікації відповідають.

Для клієнтів, які створюють системи керування кількома трансформаторами, наш GUANGBIAN завод у Китаї проводить ці перевірки як стандартну практику. Перевірка специфікацій перед встановленням хвилин. Виправляєте паралельний блок трансформаторів, який не балансує? Це займає набагато більше часу.

Фактори, що впливають на розподіл навантаження

Значення імпедансу: блоки з нижчим опором природним чином сприймають більше електричного навантаження. Це фундаментально для трансформатора працює розподіл навантаження.
Положення перемикача відводів: різні налаштування відводів змінюють співвідношення напруги, що, у свою чергу, впливає на розподіл струму між блоками.
Якість з’єднання: погані контакти — ослаблені чи резистивні — спотворюють розподіл струму та виводять з рівноваги паралельне налаштування.
Вплив температури: Робоча температура трохи змінює імпеданс. Ось чому послідовний моніторинг окупається.

Моніторинг розподілу навантаження

Розмістіть датчики струму на вторинній стороні кожного трансформатора, щоб точно побачити, яке навантаження витримує кожен. Перевірте регулярні вимірювання - обидва блоки повинні залишатися в межах номінальних меж. Ось на що слід стежити: якщо один юніт лізе минув 85% потужності, тоді як інший залишається нижче 60%, щось не так, і це варто дослідити. Багато рослин конфігурують тривоги на цих порогах. У GUANGBIAN ми радимо клієнтам застосовувати цей підхід під час паралельного розгортання трансформаторні конфігурації - помічати нерівності наперед, ніж шукати проблеми пізніше.

Координація системи захисту

Паралельна робота трансформаторів означає, що ваша схема захисту повинна працювати на двох рівнях: від несправностей окремого блоку та ширші системні проблеми. Вибір виробника, який отримає це, важливіший, ніж ви думаєте. Наша команда інженерів у GUANGBIAN працює безпосередньо з клієнтами над створенням установок захисту, які забезпечують надійність їхніх трансформаторних блоків — будь то нове встановлення чи модернізація старого обладнання.

Основні захисні пристрої

Диференціальний захист: вловлює внутрішні пошкодження, які виникають всередині обмоток або сердечника трансформатора.

Захист від перевантаження по струму: Ваша перша лінія від коротких замикань і навантажень, які занадто довго працюють надто високо.

Захист від замикання на землю: цей захист спрацьовує в момент, коли струм залишає запланований маршрут і спрямовується на землю.
Захист від несправності вимикача: резервний варіант, який має значення — якщо основний захист пропустить виклик, цей вторинний рівень зніме слабину та ізолює несправність.

Проблеми координації

Запуск паралельних трансформаторів означає, що одна помилка не повинна вивести з ладу всю установку. Логіка захисту повинна виділіть поганого актора, дозволяючи хорошому солдату підрозділу. Це потребує координації: вимикач, найближчий до проблема повинна діяти до того, як зачепиться щось вище за течією.

Налаштування налаштувань

Установки захисту повинні враховувати нормальний циркулюючий струм під час роботи. Встановіть їх занадто чутливими, і вас чекають неприємні поїздки. Встановіть їх занадто високо, і реальні несправності можуть проскочити без спрацювання захисту. Щоб знайти правильний баланс, потрібен досвід — над чим працює наша команда інженерів на заводі GUANGBIAN у Китаї щоденно з клієнтами.

Поширені проблеми та рішення

Циркуляційний струм

Проблема: Трансформатори обмінюються струмом між собою навіть без зовнішнього навантаження.
Рішення: переконайтеся, що конфігурації векторної групи гармонійні та значення імпедансу відповідають. Розрахувати на основі фактичні номінальні значення ваших трансформаторів — циркулюючий струм, який перевищує 5-10% номінального значення, означає щось у налаштуваннях не так.

Дисбаланс навантаження

Проблема: один трансформатор регулярно приймає більше навантаження, ніж повинен.
Рішення: подивіться на сполучення імпедансу, налаштування крана та наскільки надійні з’єднання. Установка серійних реакторів може посуньте проділ назад до рівного.

Неприємне відключення

Проблема: під час повсякденної роботи трапляються збої, особливо коли навантаження змінюються.
Рішення: ще раз перевірте, чи налаштовано схему захисту для належної координації. Не забувайте про енергетику пусковий потік — цей короткий сплеск може вразити 8-12-кратний звичайний струм.

Рекомендації щодо встановлення

Під час збирання системи дотримуйтесь цих кроків:
Збігайте довжину кабелю та характеристики для всіх паралельних трас
Затягніть кожне з’єднання відповідно до специфікації — не гадайте
Перевірте конфігурацію векторної групи перед подачею живлення
Запустіть контрольований тест розподілу навантаження перед повною передачею
Зберігайте письмовий запис налаштувань і тестових даних для подальшого використання

Наша фабрика

FAQ

Q1: Чи повинні паралельні трансформатори бути однієї моделі?

Не обов’язково, але вони повинні збігатися за співвідношенням напруг, імпедансом і векторною групою.

Q2: Чи можуть трансформатори з різною потужністю працювати паралельно?

Так, але співвідношення потужності зазвичай не повинно перевищувати 3:1, щоб забезпечити збалансований розподіл навантаження.

Q3: Чи збільшує паралельна робота втрати?

Це може збільшити втрати холостого ходу за умов невеликого навантаження, але загальна ефективність покращується завдяки гнучкій роботі.

Q4: Яка найпоширеніша проблема при паралельній роботі?

Циркуляційні струми, нерівномірний розподіл навантаження і невідповідність фаз.

Parallel Operation Transformer добре працює як стратегія розширення потужності, коли технічні вимоги привертають увагу, на яку вони заслуговують. Вирівнювання векторних груп, узгодження значень імпедансу, планування розподілу навантаження та координація схем захисту – ці елементи разом створюють надійну установку. Інженери, які розуміють ці вимоги, можуть з упевненістю визначати, встановлювати та експлуатувати паралельні батареї трансформаторів протягом багатьох років надійної служби. GUANGBIAN, виробник із практичним ноу-хау з нашого виробничого підприємства в Китаї, готовий як партнер, який розуміє, що потрібно для створення систем, які виходять на дистанцію.
