Сухий ізоляційний трансформатор 150 кВА

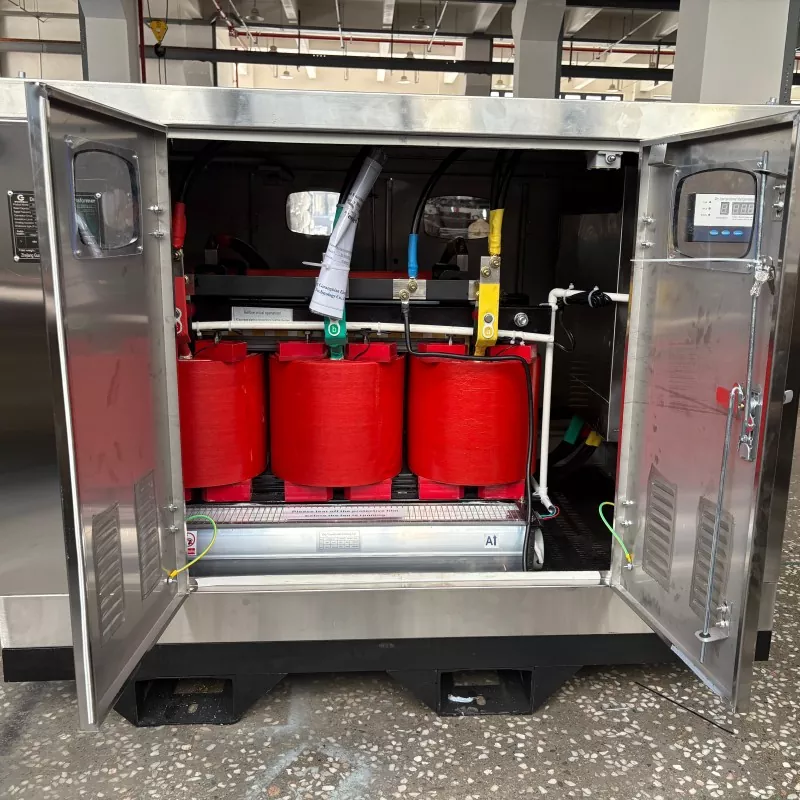

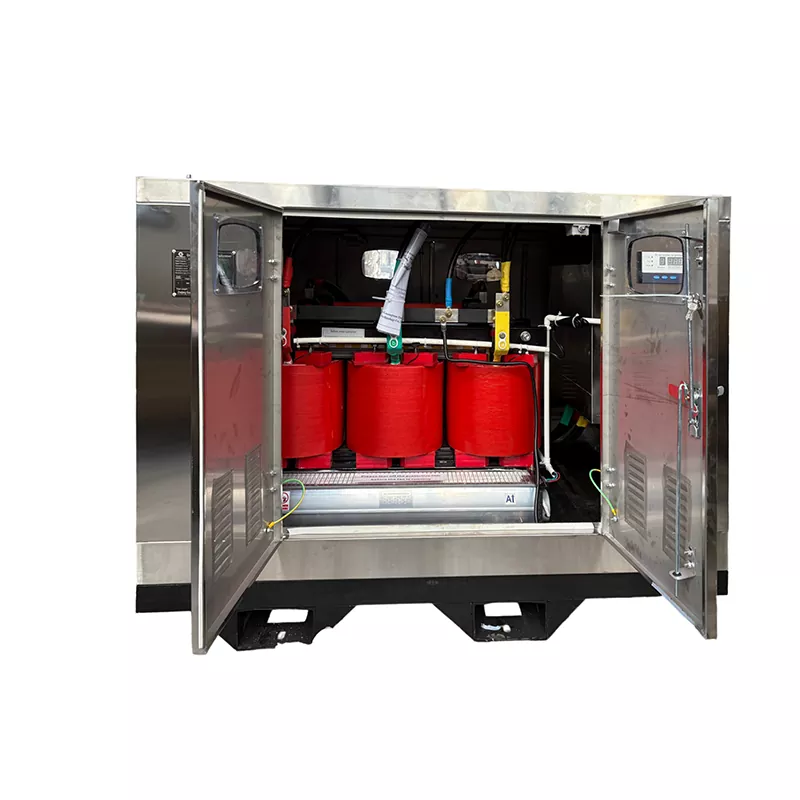

GUANGBIAN виробляє цей сухий ізоляційний трансформатор потужністю 150 кВА для застосувань, які потребують електричної ізоляції та розподілу низької напруги. Пристрій, показаний тут, був створений для будівельного проекту в Саудівській Аравії та оснащений корпусом із нержавіючої сталі, захистом IP43, повністю мідними обмотками, з’єднанням Delta-Star (Δ-Y), автоматичним охолодженням вентилятором і двома додатковими автоматичними автоматичними автоматами.

Сторона низької напруги забезпечує трифазне живлення 400 В і однофазне 230 В. Це дозволяє живити трифазне будівельне обладнання та однофазні допоміжні навантаження від одного трансформатора відповідно до розрахунку навантаження на місці та проекту розподілу електроенергії.

Конфігурація для навантажень 400 В і 230 В

Трифазне живлення 400 В можна використовувати для такого обладнання, як крани, бетономішалки, зварювальні машини, насоси та інші трифазні механізми. Електропостачання 230 В підходить для освітлення, офісного обладнання, портативних інструментів, кондиціонерів та інших однофазних навантажень.

На будівельному майданчику використання одного трансформатора для обох типів навантажень може спростити розподіл. Однак номінальна потужність 150 кВА не означає, що кожне підключене навантаження може працювати одночасно на повній потужності, зазначеній на табличці. При виборі трансформатора слід враховувати максимальний попит на місці, пусковий струм двигуна, коефіцієнт навантаження, коефіцієнт потужності та очікувану комбінацію навантажень.

У трансформаторі використовуються повністю мідні обмотки. Мідь має менший питомий електричний опір, ніж алюміній, тому втрати в провіднику можна контролювати за допомогою відповідного розміру провідника та конструкції обмотки. Для установок у жаркому кліматі матеріал обмотки є лише частиною теплової конструкції; також необхідно враховувати температуру навколишнього середовища, систему ізоляції, вентиляцію, завантаження та метод охолодження.

Для первинної та вторинної обмоток використовується з’єднання трикутник-зірка (Δ-Y). Сторона низької напруги, з’єднана зіркою, забезпечує нейтральну точку для однофазного живлення 230 В, тоді як обмотка «трикутник» забезпечує шлях для циркуляції струмів потрійної гармоніки всередині обмотки. Розташування заземлення нейтралі має відповідати електричному проекту проекту та відповідним місцевим вимогам.

Охолодження та корпус

Для контролю температури обмотки використовуються датчики температури. Коли задана температура досягається, автоматичні охолоджуючі вентилятори починають збільшувати розсіювання тепла. Це корисно для установок, де навантаження змінюється під час роботи або де температура навколишнього середовища відносно висока.

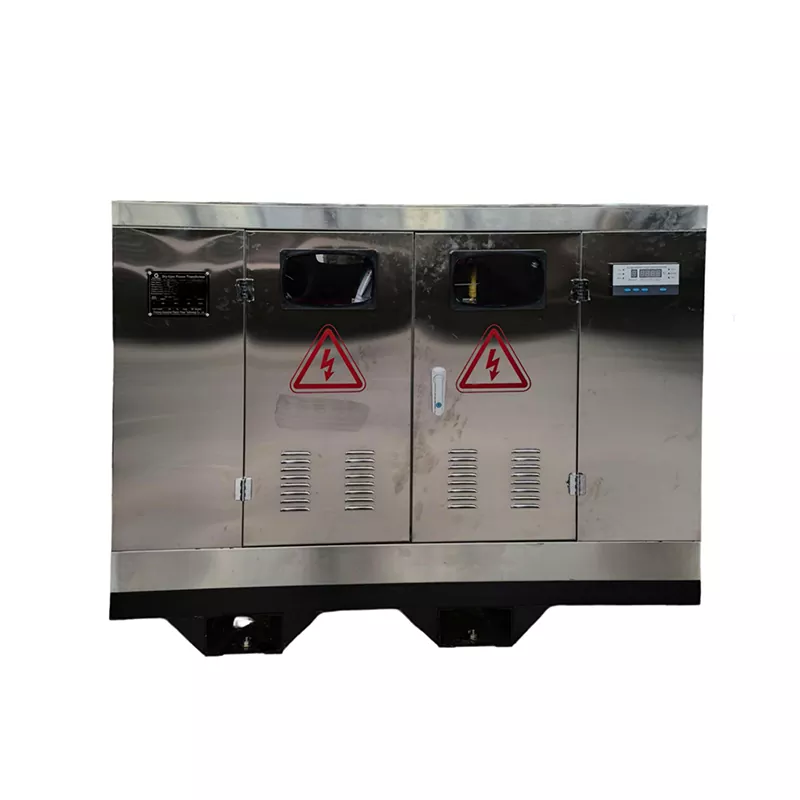

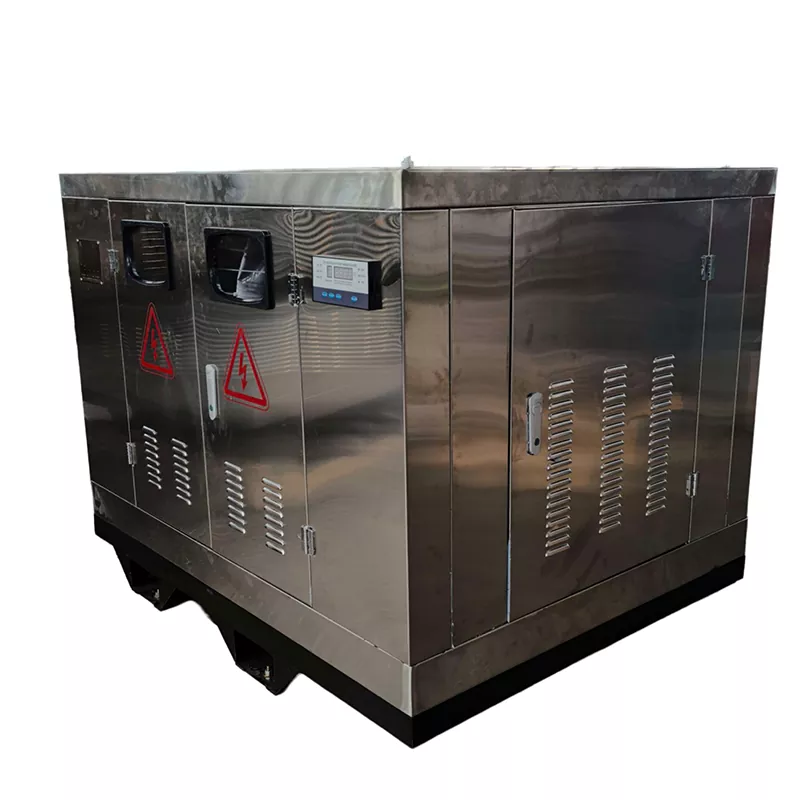

Корпус виготовлений з нержавіючої сталі та має клас IP43. Згідно з IEC 60529, перша цифра IP43 вказує на захист від твердих сторонніх предметів розміром понад 1 мм, а друга цифра вказує на захист від бризок води за умов, визначених для IPX3. Рейтинг забезпечує захист для середовища, за яким буде встановлено пристрій, але не повинен розглядатися як повністю пилонепроникний або водонепроникний.

Для зовнішніх або частково відкритих будівельних майданчиків установка все одно повинна забезпечувати відповідний захист від прямого сильного дощу, стоячої води, надмірного накопичення пилу та інших умов, що виходять за межі зазначеного рівня захисту корпусу.

Технічні деталі та вибір проекту

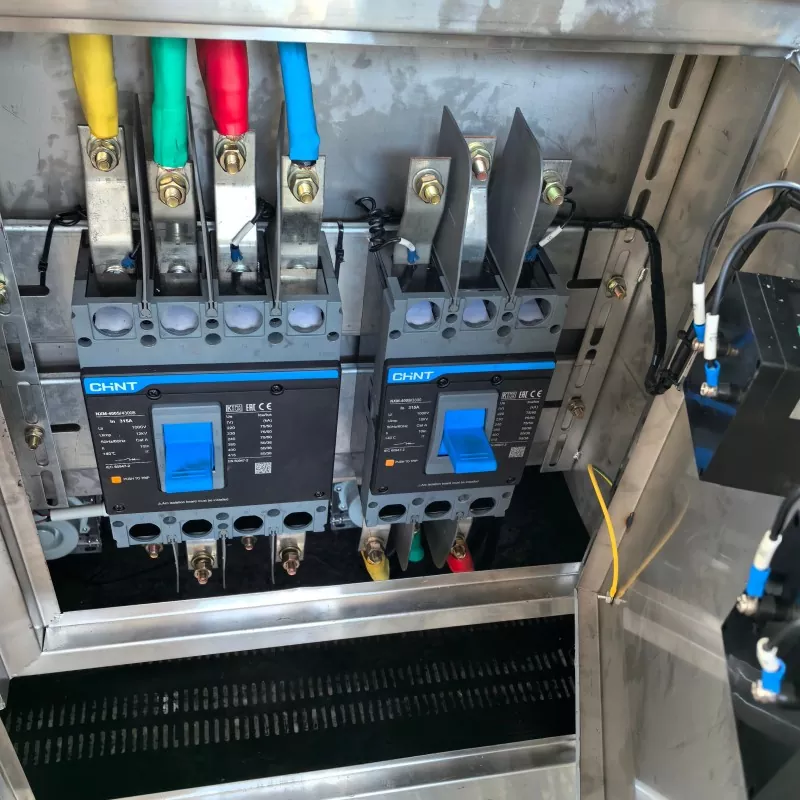

Два додаткових автоматичних автоматичних вимикача забезпечують окремий захист та ізоляцію нижнього контуру. Їх номінальні значення слід вибирати відповідно до підключеного обладнання, розміру кабелю, очікуваного струму та вимог щодо координації захисту. Вони особливо корисні, коли до трансформатора необхідно підключити різні групи будівельних навантажень.

Перед виробництвом необхідно підтвердити необхідну вхідну напругу, вихідну напругу, частоту, конфігурацію фаз, тип навантаження, температуру навколишнього середовища, вимоги до корпусу, заземлення та відповідний електричний стандарт. Обладнання з моторним приводом також слід ідентифікувати, оскільки пусковий струм може вплинути на розмір трансформатора, навіть якщо нормальне робоче навантаження знаходиться в межах 150 кВА.

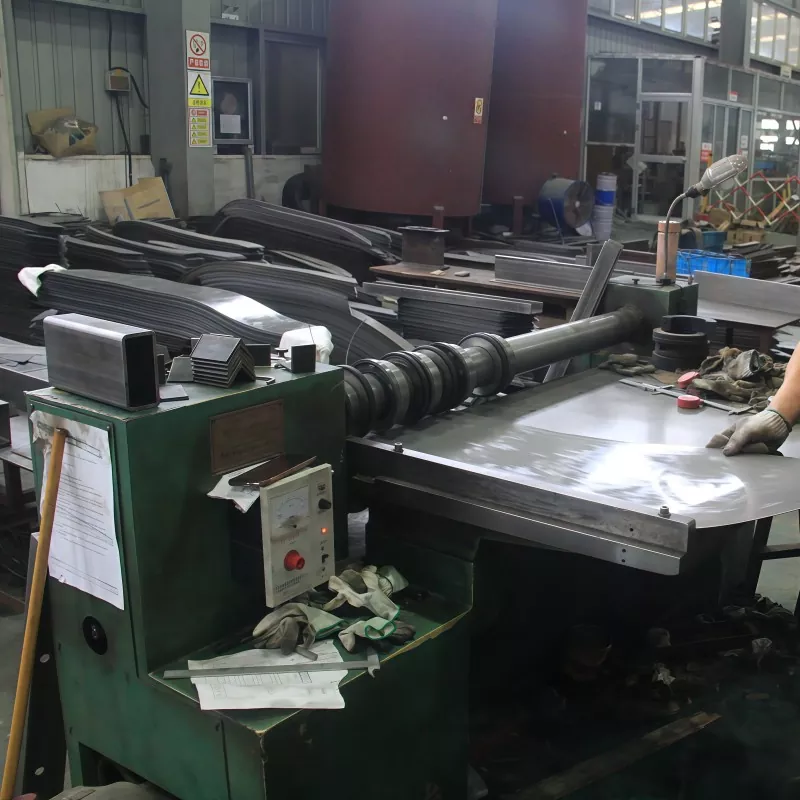

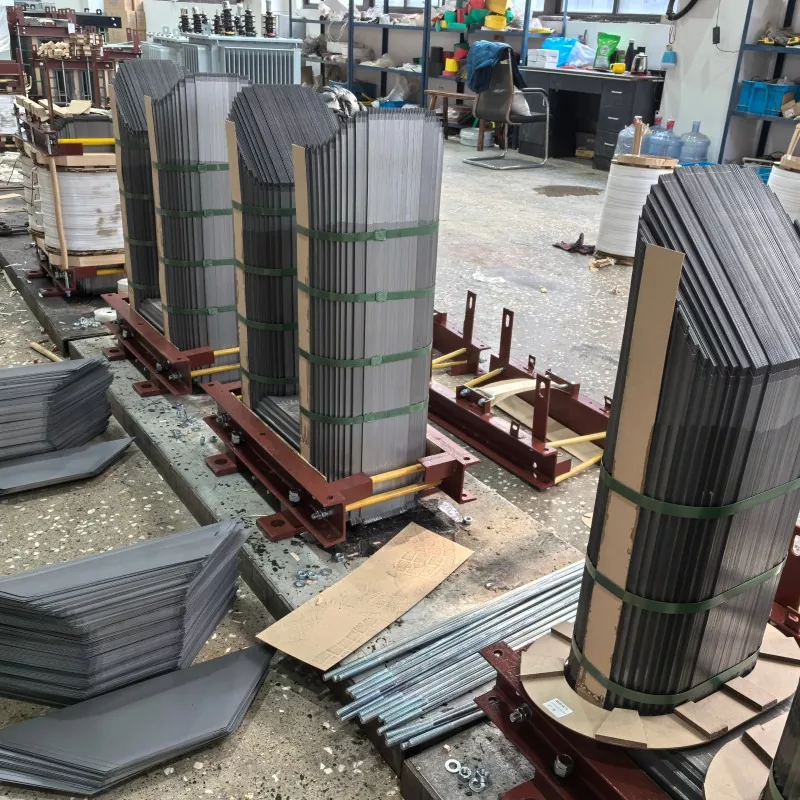

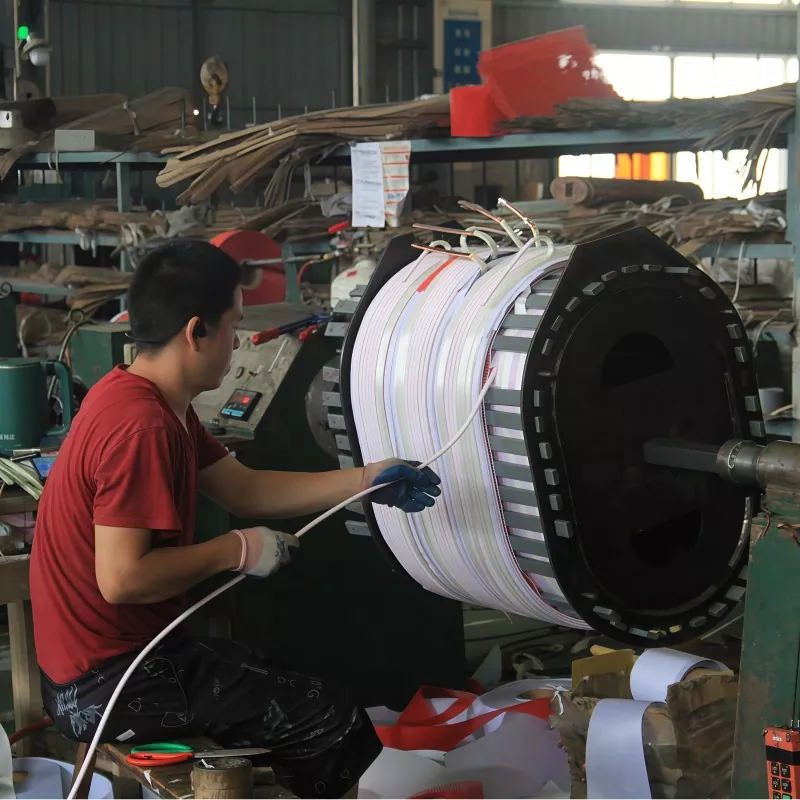

Виробництво, тестування та налаштування

GUANGBIAN виробляє сухий ізоляційний трансформатор потужністю 150 кВА відповідно до електричних специфікацій кожного проекту. Для цієї конфігурації основні вимоги включають потужність 150 кВА, вторинний розподіл 400 В/230 В, мідні обмотки, з’єднання Delta-Star, корпус IP43, автоматичне охолодження вентилятором і додаткові автоматичні автоматичні автоматичні автоматичні вимкнення.

За потреби можна змінити інші характеристики, зокрема вхідну та вихідну напругу, частоту, розташування обмоток, конструкцію корпусу, метод охолодження та конфігурацію захисту. Остаточний проект базується на електричній системі та умовах встановлення, а не на використанні однієї конфігурації для кожного проекту.

Заводські випробування проводяться відповідно до узгодженої технічної специфікації та чинного стандарту. Записи про випробування та стороння перевірка можуть бути організовані, якщо цього вимагає проект.

FAQ

Яка вихідна напруга цього трансформатора?

Ця конфігурація забезпечує трифазний вихід 400 В і однофазний 230 В. Інші комбінації напруг можуть бути виготовлені відповідно до вимог проекту.

Чи можна живити навантаження 400 В і 230 В одним трансформатором?

так З’єднання Delta-Star забезпечує трифазне вторинне живлення та нейтральну точку для однофазного розподілу. Підключене навантаження має бути правильно розподілено та залишатися в межах номінальної потужності трансформатора.

Як керується вентилятор охолодження?

Датчики температури обмотки контролюють робочу температуру. Коли задана температура досягається, система управління запускає вентилятори охолодження. Контрольна температура встановлюється відповідно до теплової конструкції трансформатора.

Що означає IP43?

IP43 вказує на захист від твердих сторонніх предметів розміром понад 1 мм і захист від бризок води за умов тестування IPX3. Це не повністю пило- чи водонепроникний корпус.

Чи підходить 150 кВА для будівництва?

Це залежить від реального навантаження. Розрахунок повинен включати нормальний робочий струм, а також пусковий струм двигуна, зварювальні навантаження, одночасну роботу та інші тимчасові пікові навантаження. Потужність трансформатора повинна бути підтверджена графіком навантаження проекту, а не лише кількістю підключених машин.

Чи можна зробити трансформатор за іншими характеристиками?

так Вимоги до вхідної та вихідної напруги, частоти, конфігурації підключення, корпусу, охолодження та захисту можна вказати відповідно до проекту. Повну електричну специфікацію слід підтвердити перед виробництвом.
