Чому в сучасних системах розподілу електроенергії використовується сухий трансформатор?

Анотація

У цій статті пояснюється, як aсухий трансформаторпрацює, його основна структура, принципи роботи, переваги та застосування в реальному світі. Він розроблений, щоб допомогти інженерам, менеджерам із закупівель та операторам об’єктів зрозуміти, чому сухим трансформаторам все більше віддають перевагу в сучасних системах розподілу електроенергії. Зміст також розглядає загальні проблеми, такі як безпека, ефективність, середовище встановлення та вимоги до обслуговування, пропонуючи практичний посібник для прийняття обґрунтованих рішень.

---

Зміст

• вступ
• Схема технології сухих трансформаторів
• Принцип роботи
• Основні компоненти
• Ключові переваги
• Типові програми
• Порівняння сухого та масляного трансформаторів
• Керівництво по вибору
• Технічне обслуговування та міркування безпеки
• Поширені проблеми та усунення несправностей
• FAQ
• Висновок

---

Контур

Ця стаття дотримується структурованого підходу: спочатку представлено концепцію сухих трансформаторів, потім пояснено їхній робочий механізм, а потім аналіз компонентів, переваги та порівняння з традиційними масляними трансформаторами. Він завершується вказівками щодо вибору, інформацією про технічне обслуговування та поширеними запитаннями, щоб забезпечити повний технічний огляд.

---

вступ

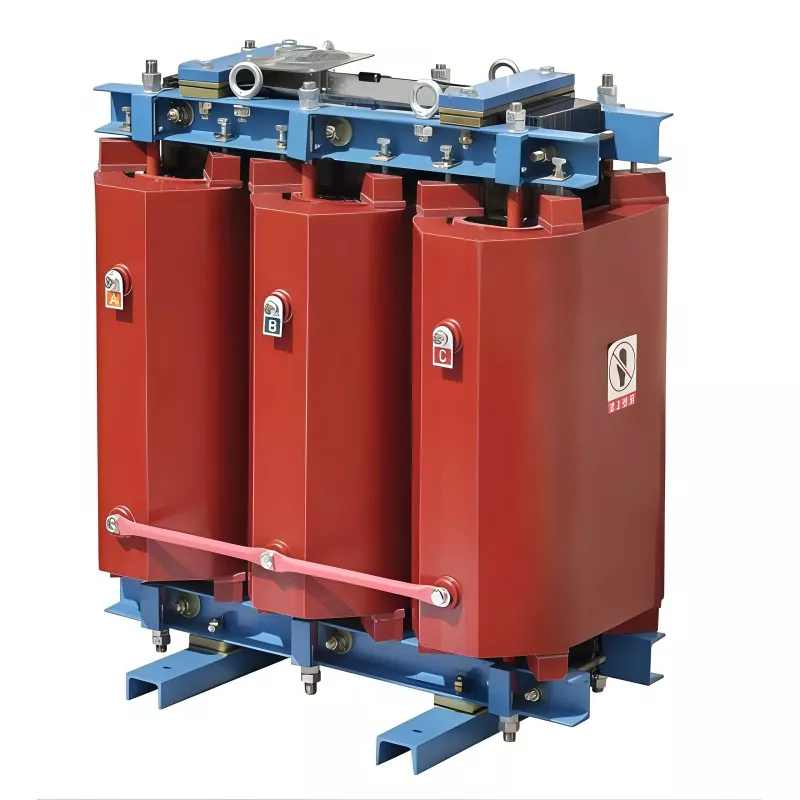

Сухий трансформатор — це сучасний електричний пристрій, який використовується для передачі електричної енергії між ланцюгами за допомогою електромагнітної індукції без використання ізоляційного масла. На відміну від масляних трансформаторів, він використовує повітряні або тверді ізоляційні матеріали, такі як епоксидна смола. Це робить його дуже придатним для внутрішніх установок, комерційних будівель, лікарень та середовищ, де пожежна безпека та захист навколишнього середовища є пріоритетними. Зі збільшенням попиту на безпечнішу та чистішу електричну інфраструктуру сухі трансформатори стали кращим рішенням у всіх галузях промисловості. Такі виробники, як Zhejiang Guangbian Electric Power Technology Co., Ltd., продовжують впроваджувати інновації в цій галузі, пропонуючи надійні та ефективні трансформаторні рішення, адаптовані до сучасних енергетичних систем.

---

Схема технології сухих трансформаторів

Сухі трансформатори працюють на основі закону електромагнітної індукції Фарадея. Первинна та вторинна обмотки електрично ізольовані, але магнітно з’єднані через багатошаровий залізний сердечник. Коли змінний струм проходить через первинну обмотку, він створює магнітне поле, яке індукує напругу у вторинній обмотці. На відміну від систем масляного охолодження, розсіювання тепла досягається за рахунок природної циркуляції повітря або систем примусового повітряного охолодження. Це усуває ризики, пов’язані з витоком масла, небезпекою пожежі та забрудненням навколишнього середовища.

---

Принцип роботи

Роботу сухого трансформатора можна підсумувати наступними етапами:

1. Змінний струм надходить в первинну обмотку.
2. У сердечнику створюється магнітний потік.
3. Магнітне поле індукує напругу у вторинній обмотці.
4. Напруга підвищується або знижується залежно від коефіцієнта намотування.
5. Тепло, що утворюється під час роботи, розсіюється через повітряне охолодження.

Відсутність рідкої ізоляції спрощує систему та підвищує безпеку експлуатації, особливо в закритих приміщеннях.

---

Основні компоненти

Сухий трансформатор складається з кількох основних компонентів:

• Ядро:Виготовлений з ламінованої кремнієвої сталі для зменшення втрат на вихрові струми.
• Обмотки:Зазвичай виготовляється з міді або алюмінію, ізолюється епоксидною смолою.
• Система ізоляції:Системи на масляній основі замінюють тверду ізоляцію.
• Система охолодження:Природне повітряне охолодження (AN) або примусове повітряне охолодження (AF).
• Додаток:Захисний кожух, що забезпечує механічний захист і захист від навколишнього середовища.

---

Ключові переваги

Сухі трансформатори мають кілька важливих переваг:

• Немає ризику пожежі через відсутність масла
• Екологічно чистий дизайн
• Низькі вимоги до обслуговування
• Висока стійкість до короткого замикання
• Підходить для внутрішньої установки
• Зменшення занепокоєння дотриманням екологічних норм

Ці переваги роблять їх особливо придатними для чутливих місць, таких як аеропорти, лікарні та багатоповерхові будівлі.

---

Типові програми

Сухі трансформатори широко використовуються в багатьох секторах:

• Комерційні будівлі та торгові центри
• Лікарні та заклади охорони здоров'я
• Центри обробки даних та ІТ-інфраструктура
• Промислові установки з жорсткими вимогами безпеки
• Житлові багатоповерхові комплекси
• Транспортні системи, такі як залізниці та станції метро

---

Порівняння сухого та масляного трансформаторів

Особливість	Сухий трансформатор	Масляний трансформатор
Середній охолоджувач	Повітря / Смола	Ізоляційне масло
Ризик пожежі	Дуже низький	Вища
Технічне обслуговування	Низький	Від середнього до високого
Місце установки	Підходить для приміщень	В основному на відкритому повітрі
Вплив на навколишнє середовище	Екологічно чистий	Ризик витоку масла

---

Керівництво по вибору

Вибір правильного сухого трансформатора вимагає ретельної оцінки кількох факторів:

• Вимоги до навантажувальної здатності та напруги
• Середовище встановлення (в приміщенні/зовні)
• Спосіб охолодження (AN або AF)
• Вимоги техніки безпеки та протипожежного захисту
• Цілі енергоефективності

Правильний вибір забезпечує довгострокову стабільність роботи та скорочення витрат протягом життєвого циклу.

---

Технічне обслуговування та міркування безпеки

Незважаючи на те, що сухі трансформатори вимагають менше обслуговування, періодична перевірка все одно є важливою:

• Регулярне очищення від пилу для запобігання перегріву
• Перевірка цілісності ізоляції
• Контроль рівня температури
• Забезпечення належної вентиляції
• Затягування електричних з'єднань

Правильне технічне обслуговування значно подовжує термін служби та забезпечує стабільну роботу при змінах навантаження.

---

Поширені проблеми та усунення несправностей

Серед типових проблем:

• Перегрів:Часто викликано поганою вентиляцією або перевантаженням.
• Збільшення шуму:Може свідчити про ослаблені шари серцевини або механічну вібрацію.
• Старіння ізоляції:Виникає внаслідок тривалого термічного впливу.

Раннє виявлення та коригування можуть запобігти серйозним збоям системи.

---

FAQ

1. Який термін служби сухого трансформатора?
Зазвичай 20–30 років залежно від умов експлуатації та якості обслуговування.

2. Чи можна використовувати сухі трансформатори на вулиці?
Так, але вони потребують належних захисних кожухів для запобігання проникненню вологи та пилу.

3. Сухі трансформатори дорожчі?
Початкові витрати можуть бути вищими, але менші переваги щодо обслуговування та безпеки зменшують довгострокові витрати.

4. Чому сухі трансформатори безпечніші?
Оскільки вони не використовують легкозаймисту ізоляційну олію, що зменшує ризик пожежі та витоку.

---

Висновок

Сухі трансформатори являють собою сучасне, безпечне та екологічно відповідальне рішення для розподілу електроенергії. Їх міцна конструкція, низькі вимоги до обслуговування та висока безпека роблять їх ідеальними для критичної інфраструктури та міських установок. Оскільки промисловість продовжує надавати пріоритет стійкості та безпеці, попит на передові трансформаторні технології продовжує зростати.Zhejiang Guangbian Electric Power Technology Co., Ltd.прагне надавати високоефективні рішення для сухих трансформаторів, розроблені для забезпечення надійності, ефективності та довгострокової стабільності в різноманітних сферах застосування. Для отримання додаткової технічної інформації, консультації щодо проекту або індивідуальних трансформаторних рішень, будь ласказв'яжіться з намисьогодні. Наша команда інженерів готова задовольнити ваші вимоги до системи живлення за допомогою професійного досвіду та оперативного обслуговування.
