Як трансформатор потужністю 37,5 кВА може покращити надійний розподіл електроенергії

ГуанбяньпостачаєТрансформатор на опорі 37,5 кВАдля повітряних розподільних систем, що обслуговують побутові, сільськогосподарські, комерційні та легкі промислові навантаження. Розроблений для практичного використання поза приміщенням, цей трансформатор поєднує в собі компактну установку на опорі, мідні обмотки, масляну ізоляцію, контрольоване виробництво та заводські випробування для підтримки стабільного розподілу електроенергії від середньої до низької напруги.

Трансформатор на опорі потужністю 37,5 кВА — це розподільний трансформатор, призначений для зменшення електроенергії середньої напруги від повітряних ліній до нижчої напруги, придатної для кінцевих користувачів. Його номінальна потужність 37,5 кВА робить його придатним для відносно помірних електричних навантажень, де бажано компактне, піднесене встановлення трансформатора. У цій статті пояснюється, як працює трансформатор, де він використовується, які технічні фактори впливають на продуктивність, як він виготовляється та перевіряється, а також чому встановлення на стовпі може бути практичним для сучасних повітряних розподільних мереж.

Зміст

Що таке трансформатор на стовпі потужністю 37,5 кВА?

Як працює трансформатор на стовпі 37,5 кВА?

Де використовується трансформатор на стовпі 37,5 кВА?

Які основні функції?

Як виготовляється трансформатор?

Які тести варто розглянути покупцям?

Чому варто вибрати розподільний трансформатор на стовпі?

Як покупцям вибрати правильний трансформатор?

Часті запитання

Висновок

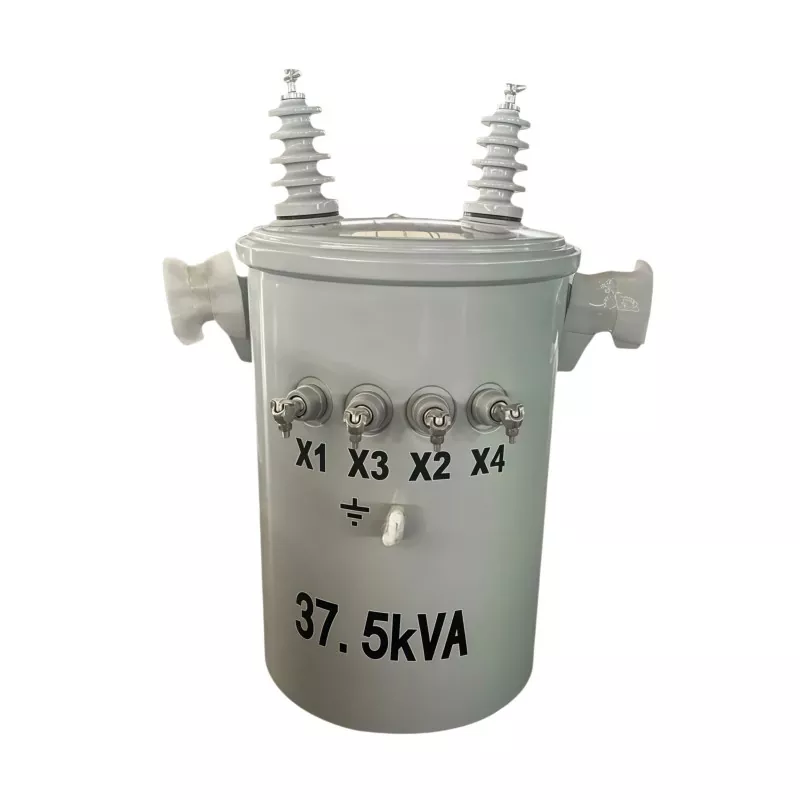

Що таке трансформатор на стовпі потужністю 37,5 кВА?

Трансформатор потужністю 37,5 кВА, встановлений на стовпі, — це електричний розподільний пристрій, встановлений на стовпі електромережі або на подібній опорній конструкції. Його основною функцією є зниження напруги середньої напруги від повітряної розподільної лінії до нижчої напруги, яка може використовуватися побутовими, сільськогосподарськими, комерційними та легкими промисловими споживачами.

Номінальна потужність 37,5 кВА відображає уявну потужність трансформатора. У практичному плануванні розподілу ця потужність може бути придатною для мереж із помірним попитом, де більший трансформатор створить непотрібну потужність, а менший блок може стати перевантаженим.

Конфігурація, встановлена ​​на стовпі, також є практичною альтернативою наземному обладнанню. Оскільки трансформатор знаходиться на підвищенні, цінний простір землі може залишатися доступним для доріг, будівель, сільськогосподарських робіт або іншої інфраструктури.

Для покупців, які шукають різні конфігурації трансформаторів, рішення Guangbian щодо силових трансформаторів надають додаткову інформацію про масляні, сухі трансформатори та трансформатори, що монтуються на стовпі.

Як працює трансформатор на стовпі 37,5 кВА?

Принцип дії заснований на електромагнітній індукції. Хоча обладнання є компактним, його робота залежить від узгодженої роботи магнітного сердечника, первинної обмотки, вторинної обмотки, системи ізоляції та охолоджувального середовища.

1. Вхід середньої напруги

Електрична енергія надходить від повітряної розподільчої мережі та надходить у первинну обмотку трансформатора. Точна конфігурація вхідної та вихідної напруги залежить від вимог проекту та відповідних стандартів комунальних послуг.

2. Генерація магнітного поля

Змінний струм, що протікає через первинну обмотку, створює мінливе магнітне поле в осерді трансформатора. Зерниста електротехнічна сталь зазвичай використовується в сердечниках розподільних трансформаторів, оскільки її магнітні властивості допомагають контролювати втрати в сердечнику.

3. Перетворення напруги

Змінне магнітне поле індукує напругу у вторинній обмотці. Коефіцієнт витків між первинною та вторинною обмотками визначає співвідношення трансформації напруги, що дозволяє знизити джерело середньої напруги до придатної для використання нижчої напруги.

4. Подача електроенергії низькою напругою

Потім перетворена електроенергія доставляється до підключених навантажень через низьковольтну розподільну мережу. Правильний вибір розміру трансформатора допомагає підтримувати прийнятні робочі умови, уникаючи непотрібних втрат потужності та енергії.

Де використовується трансформатор на стовпі 37,5 кВА?

Потужність 37,5 кВА особливо актуальна для систем розподілу з низьким або помірним попитом на електроенергію. Типові програми включають:

• Житловий розподіл:Постачання будинків, кластерів сільського житла та невеликих громад.
• Електрифікація сільської місцевості:Підтримка розширення мережі в регіонах, де широко використовується розподіл повітря.
• Сільськогосподарські об'єкти:Забезпечення живленням іригаційних насосів, господарських будівель, тваринницьких приміщень та тепличного обладнання.
• Малі комерційні будівлі:Допоміжні магазини, офіси, майстерні, складські приміщення та подібні приміщення.
• Легкі промислові навантаження:Постачання невеликих виробничих потужностей і майстерень технічного обслуговування з помірним попитом.
• Тимчасові проекти:Забезпечення зовнішнього розподілу електроенергії для вибраних будівельних або інженерних застосувань.

Перш ніж визначити трансформатор, інженери повинні розрахувати фактичне та очікуване навантаження, а не вибирати обладнання виключно відповідно до номінальної потужності.

Які основні характеристики 37,5 кВА трансформатора, встановленого на опорі?

Кілька конструкційних і робочих характеристик впливають на придатність трансформатора, встановленого на стовпі, для зовнішнього розподільного проекту.

Для команд із закупівель ці характеристики слід оцінювати разом із необхідним співвідношенням напруги, частотою, конфігурацією фаз, рівнем ізоляції, умовами навколишнього середовища, застосовними стандартами та специфікаціями комунального підприємства.

Як виготовляється трансформатор?

Якість виготовлення безпосередньо залежить від надійності трансформатора. Для агрегату потужністю 37,5 кВА, встановленого на опорі, виробничий процес включає кілька контрольованих етапів, а не просто складання бака, сердечника та обмоток.

Виготовлення сердечника

Сердечник виготовляється з листів електротехнічної сталі, нарізаних до контрольованих розмірів і зібраних у магнітний ланцюг. Правильне укладання, розташування з’єднань, стан поверхні та тиск затиску допомагають контролювати магнітні втрати та механічну стабільність.

Точна намотування

Етап намотування визначає важливі електричні та механічні характеристики. Інформація про продукцію Guangbian вказує чисті мідні обмотки для блоку 37,5 кВА. Необхідно ретельно контролювати розмір провідника, кількість витків, натяг обмотки, розташування шарів і систему ізоляції.

Після намотування вакуумне просочення може допомогти ізоляційному матеріалу проникнути всередину котушки та покращити механічну фіксацію, діелектричні характеристики та теплопередачу.

Сердечник і котушка в зборі

Готові котушки збираються з сердечником трансформатора, ізоляційними компонентами та електричними з’єднаннями. Відповідні проміжки між компонентами, що знаходяться під напругою, важливі для ефективності ізоляції та безпечної експлуатації.

Танк в зборі

Активна частина встановлена ​​всередині бака трансформатора і занурена в ізоляційне масло. Масло служить і як електроізоляційне середовище, і як охолоджуюче середовище. В опублікованій Guangbian виробничій інформації зазначено, що мінеральне ізоляційне масло зневоднюється та дегазується перед заповненням, а зварні шви резервуарів перевіряються на цілісність.

Які тести варто розглянути покупцям?

Заводські випробування є важливою частиною закупівлі трансформатора, оскільки електричні характеристики неможливо надійно оцінити лише за зовнішнім виглядом. Згідно з опублікованою Guangbian інформацією про продукт, його блок потужністю 37,5 кВА проходить кілька випробувань перед відправкою.

• Тестування без навантаження:Перевіряє пов'язані з сердечником струм і втрати в умовах холостого ходу.
• Тестування навантаження:Оцінює втрати навантаження та ефективність підвищення температури за номінальних умов експлуатації.
• Перевірка витримки напруги:Перевіряє здатність ізоляції до заданої випробувальної напруги промислової частоти.
• Випробування імпульсної напруги:Допомагає оцінити здатність системи ізоляції витримувати перехідні умови перенапруги.
• Випробування ізоляційного масла:Оцінює такі властивості, як напруга пробою та характеристики, пов’язані з вологістю.
• Вимірювання опору постійному струму:Допомагає виявити аномалії опору обмотки та електричних з'єднань.

Для закупівлі проекту покупці повинні запросити відповідний звіт про випробування та підтвердити, що вимоги до випробувань відповідають стандартам країни призначення та технічним специфікаціям місцевого комунального підприємства.

Чому варто вибрати розподільний трансформатор на стовпі?

Трансформатори, встановлені на стовпі, особливо практичні там, де розподільна мережа вже спирається на повітряні провідники. Їхня підвищена конфігурація може запропонувати кілька інженерних та інфраструктурних переваг.

• Ефективне використання простору:Трансформатор не потребує великої площі для встановлення на рівні землі.
• Сумісність з повітряними мережами:Конфігурація природно з’єднується з повітряними розподільними лініями.
• Знижені цивільні вимоги:У порівнянні з деякими наземними установками може знадобитися менше виділених наземних структур.
• Практичне застосування в сільській місцевості:Конфігурація придатна для розширення мереж розподілу в розрізнених громадах.
• Придатність для зовнішнього використання:Атмосферостійка конструкція підтримує відкриті умови експлуатації.
• Доступне обслуговування:Персонал комунального підприємства може перевіряти та обслуговувати обладнання, дотримуючись відповідних процедур безпеки.

Однак встановлення завжди має відповідати місцевим електричним нормам, вимогам до навантаження на стовп, відстаням, правилам заземлення, вимогам захисту та процедурам комунальних послуг. Тому вибір трансформатора слід інтегрувати в загальний проект розподілу, а не розглядати як окреме рішення про купівлю.

Як покупцям вибрати правильний трансформатор?

Вибір трансформатора потужністю 37,5 кВА передбачає більше, ніж підтвердження кількості кВА. Інженери із закупівель повинні ознайомитися з усіма вимогами до електрики та навколишнього середовища перед розміщенням замовлення.

1. Підтвердити завантаження:Розрахуйте поточний попит і розумне майбутнє зростання.
2. Підтвердьте вимоги до напруги:Укажіть первинну та вторинну напруги відповідно до системи розподілу.
3. Перевірте конфігурацію фази:Визначте, чи вимагає проект однофазне або трифазне обладнання.
4. Частота перегляду:Перевірте сумісність із частотою місцевої електромережі.
5. Оцініть умови установки:Враховуйте температуру навколишнього середовища, висоту над рівнем моря, вологість, забруднення, вітер і вплив.
6. Перевірте вимоги захисту:Координатні запобіжники, захист від перенапруги, заземлення та інше захисне обладнання.
7. Запит на технічну документацію:Перегляньте креслення, інформацію з паспортної таблички, звіти про випробування та відповідні стандарти.
8. Оцініть можливості постачальника:Зверніть увагу на виробничий досвід, процедури перевірки, можливість відстеження, можливість доставки та післяпродажну підтримку.

Надійний постачальник трансформаторів повинен мати можливість обговорити ці параметри перед виробництвом, щоб остаточна конфігурація відповідала фактичному проекту, а не покладалася на загальну специфікацію.

Часті запитання

Що означає 37,5 кВА на трансформаторі?

37,5 кВА - це номінальна повна потужність трансформатора. Він вказує на потужність електричного навантаження за вказаних умов експлуатації, і його слід розглядати разом з напругою, коефіцієнтом потужності, умовами навколишнього середовища та відповідними вимогами до конструкції.

Де можна встановити трансформатор на опорі 37,5 кВА?

Його можна використовувати у відповідних повітряних розподільних системах, що обслуговують житлові громади, сільські райони, ферми, невеликі комерційні об’єкти, об’єкти легкої промисловості та окремі тимчасові енергетичні проекти.

Чому мідні обмотки важливі?

Мідь забезпечує високу електропровідність і хороші механічні характеристики для обмоток трансформатора. Правильний розмір провідника та контрольований натяг обмотки також є важливими, тому матеріал обмотки не слід оцінювати незалежно від повної конструкції обмотки.

Чи підходить трансформатор на опорі для кожного проекту?

Ні. Придатність залежить від вимог до навантаження, рівнів напруги, конфігурації мережі, середовища встановлення, стандартів комунальних послуг, навантажувальної здатності опори, безпечних відстаней і місцевих електричних норм. Кваліфікований інженер-електрик повинен підтвердити остаточну специфікацію.

Що потрібно вимагати від виробника трансформатора?

Покупцям слід розглянути запит на технічні креслення, дані таблички, документацію про звичайні випробування, відповідні стандарти, інформацію про встановлення, умови гарантії, деталі упаковки та специфікації доставки. Для проектних закупівель відстеження та задокументовані заводські випробування також можуть бути цінними.

Висновок

Трансформатор потужністю 37,5 кВА, встановлений на стовпі, забезпечує практичний спосіб знизити потужність електроенергії середньої напруги для розподільчих програм із помірним навантаженням, одночасно ефективно використовуючи надземну інфраструктуру. Його продуктивність залежить від повної інженерної системи, включаючи конструкцію сердечника, якість мідної обмотки, ізоляцію, охолодження, цілісність бака, заводські випробування та правильну установку. Guangbian виробляє трансформатори на стовпах у Китаї та підтримує глобальних покупців за допомогою прямих закупівель із заводу та рішень для трансформаторів. Якщо ви плануєте проект електрифікації сільської місцевості, систему розподілу комунальних послуг, мережу сільськогосподарської електроенергії або комерційне застосування,зв'яжіться з намищоб обговорити необхідну напругу, потужність, умови встановлення, вимоги до тестування та індивідуальне рішення трансформатора для вашого проекту.
