Короткий зміст статті:Правильно налаштований роздільний трансформатор може підвищити безпеку розподілу електроенергії, адаптацію напруги та захист обладнання в комерційних і промислових електричних системах. TheСухий ізоляційний трансформатор потужністю 50 кВА з автоматичним вимикачемпоєднує в собі ізоляцію трансформатора, перетворення напруги, вбудований захист автоматичного вимикача та практичні функції встановлення в одному компактному рішенні. Завдяки трифазному входу 415 В, чотирипровідному трифазному виходу 220 В, мідним обмоткам, ізоляції класу F, п’ятипозиційним відводам напруги, захисту IP23 та вбудованим автоматичним автоматичним автоматам, ця конфігурація розроблена для застосувань, де важливі надійна подача електроенергії та спрощена установка.
Зміст
Чому сухий ізоляційний трансформатор важливий?
Як MCCB покращує захист трансформатора?
Як п'ятипозиційний перемикач РПН покращує адаптивність до напруги?
Як інтегрований дизайн спрощує встановлення?
Де можна використовувати ізоляційний трансформатор на 50 кВА?
Як перевіряється якість трансформатора перед доставкою?
Що потрібно перевірити покупцям перед замовленням?
Чому варто вибрати цю конфігурацію трансформатора?
Чому сухий ізоляційний трансформатор важливий?
Електрообладнання не завжди працює в ідеальних умовах. Різниця в напрузі між електричною мережею та наступним обладнанням, електричні перешкоди та потреба в гальванічній ізоляції можуть впливати на надійність системи. Ізоляційний трансформатор сухого типу забезпечує практичний спосіб адаптації напруги, створюючи електричне розділення між первинним і вторинним ланцюгами.

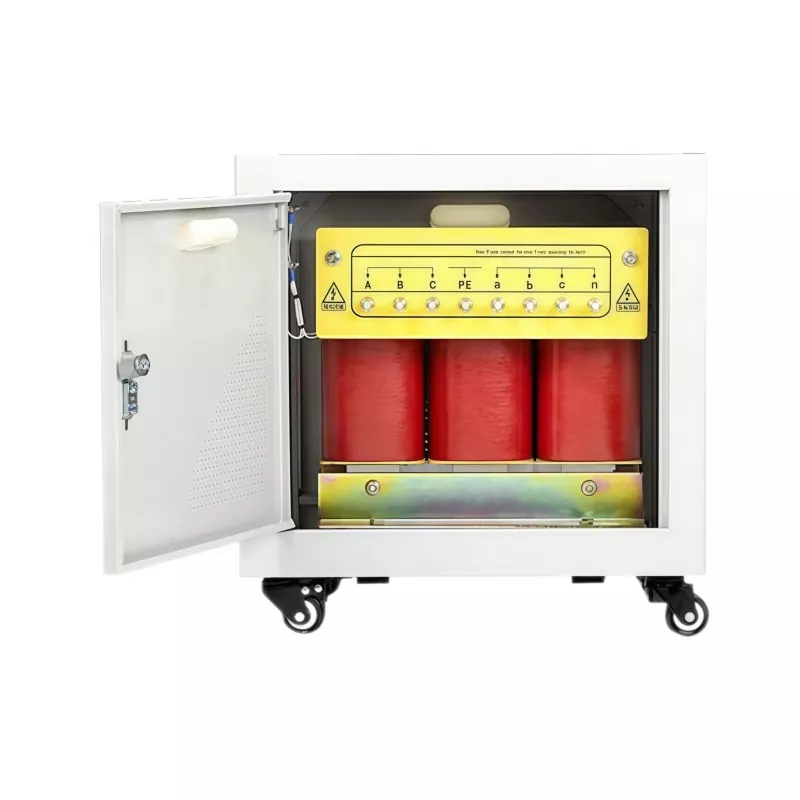

TheСухий ізоляційний трансформатор потужністю 50 кВА з автоматичним вимикачемвідГУАНБЯНрозроблений навколо трифазного входу змінного струму 415 В і чотирипровідного трифазного виходу 220 В. Це робить пристрій придатним для додатків, які вимагають контрольованого трифазного джерела напруги 220 В від джерела трифазної напруги вищої напруги.
На відміну від масляних трансформаторів, конструкції сухого типу не використовують ізоляційне масло як основне охолоджуюче та ізоляційне середовище. Це може зробити їх привабливими для внутрішніх електричних приміщень, комерційних об’єктів, виробничих середовищ та інших місць, де бажано чисте та відносно просте встановлення.
Як MCCB покращує захист трансформатора?
Однією з найбільш практичних особливостей цієї конфігурації трансформатора є інтеграція автоматичних вимикачів у литому корпусі (MCCB). Замість того, щоб розглядати трансформатор і захисне обладнання як повністю окремі компоненти, конструкція включає пристрої захисту в корпус трансформатора.
Пристрій використовує автоматичні автоматичні вимикачі на вході та виході. Вимикач на стороні входу підключається до джерела живлення 415 В, тоді як захист сторони виходу організований для трифазного чотирипровідного вторинного кола.
Цей інтегрований підхід може дати декілька практичних переваг:
- Зменшує потребу в додатковому зовнішньому захисному обладнанні.
- Допомагає спростити вхідні та вихідні кабельні з’єднання.
- Забезпечує захист від перевантаження по струму та короткого замикання для відповідних ланцюгів.
- Створює більш організовану трансформаторну установку.
- Може скоротити електропроводку та монтажні роботи на місці проекту.
- Дозволяє конфігурувати трансформатор і захисні пристрої як одну скоординовану збірку.
Для промислових покупців ці деталі важливі, оскільки складність монтажу може вплинути на час проекту, трудові потреби та ефективність введення в експлуатацію.
Які ключові характеристики?
Розуміння електричної конфігурації є важливим перед вибором трансформатора. У наступній таблиці наведено основні характеристики цієї конфігурації 50 кВА.
| Параметр | Специфікація |
|---|---|
| Номінальна місткість | 50 кВА |
| Фаза | 3 фаза |
| Вхідна напруга | 415 В змінного струму, 3 фази |
| Вихідна напруга | 220 В, 3 фази 4 дроти |
| Натисніть Позиції | 380 В / 400 В / 415 В / 430 В / 450 В |
| Частота | 50 Гц |
| Матеріал намотування | Мідь |
| Клас ізоляції | Клас F |
| Підвищення температури обмотки | ≤100°C |
| Рівень шуму | <60 дБ на 1 метр |
| Захист корпусу | IP23, вентильований |
| Матеріал корпусу | Нержавіюча сталь |
| захист | MCCB на вході та виході |
| Моніторинг | Навісний вольтметр |
Поєднання цих специфікацій робить трансформатор придатним для проектів, де перетворення напруги, електрична ізоляція та інтегрований захист повинні розглядатися разом, а не купувати як непов’язані компоненти.
Як п'ятипозиційний перемикач РПН покращує адаптивність до напруги?
Фактична напруга мережі може відрізнятися залежно від місця та умов експлуатації. Трансформатор, сконструйований лише з однією фіксованою первинною напругою, може вимагати додаткової уваги при встановленні в зоні, де напруга живлення відрізняється від номінального значення.
Ця модель забезпечує п’ять положень первинної напруги:380 В, 400 В, 415 В, 430 В і 450 В. Перемикач РПН дає групі монтажників більшу гнучкість під час підбору трансформатора до наявного джерела живлення.
Наприклад, якщо фактичні умови живлення відрізняються від стандартного входу 415 В, можна вибрати відповідний відвод, щоб підтримувати заплановану вторинну напругу. Ця функція особливо корисна для проектів, де під час вибору трансформатора необхідно враховувати умови напруги живлення.
Однак перемикач РПН знеструмленого типу. Перед зміною положення крана трансформатор має бути повністю вимкнено. Його ніколи не можна регулювати, коли трансформатор знаходиться під напругою.
Як інтегрований дизайн спрощує встановлення?
Встановлення трансформатора стосується не лише електричних характеристик. Прокладка кабелю, захисне обладнання, доступність, конструкція корпусу та введення в експлуатацію можуть вплинути на кінцевий результат проекту.
Інтегрована конфігурація MCCB зменшує кількість окремого обладнання, яке може знадобитися навколо трансформатора. Заводська проводка між трансформатором і його захисними вимикачами також може допомогти зменшити кількість польової проводки, необхідної під час встановлення.
Корпус із нержавіючої сталі має вентиляцію та має клас IP23. У пристрої також використовуються поворотні коліщатка з гальмами, що замикаються, що може зробити позиціонування та пересування більш зручними під час встановлення або технічного обслуговування.
Вольтметр, встановлений спереду, забезпечує простий спосіб вимірювання напруги в низьковольтному відсіку. Це корисно під час введення в експлуатацію та планової перевірки, оскільки оператори можуть перевіряти вказану напругу, не вимагаючи окремого зовнішнього пристрою вимірювання.
Де можна використовувати ізоляційний трансформатор на 50 кВА?
Потужність 50 кВА підходить для багатьох електричних систем середнього масштабу, де потрібне контрольоване трифазне живлення. Фактичну придатність слід завжди підтверджувати щодо підключеного навантаження, пускового струму, робочого циклу, умов навколишнього середовища та місцевих електричних вимог.
Типові прикладні середовища можуть включати:
- Промислові виробничі потужності
- Комерційні будівлі
- Заводські електроприміщення
- Системи автоматизації та управління
- Джерела живлення машин
- Обладнання, що вимагає електричної ізоляції
- Цехи та обробні підприємства
- Системи розподілу електроенергії, які потребують перетворення 415 В на 220 В
Для проектів із чутливим обладнанням трансформатор слід оцінювати як частину повної системи розподілу електроенергії, а не розглядати як ізольований компонент.
Як перевіряється якість трансформатора перед доставкою?
Продуктивність трансформатора значною мірою залежить від якості обмотки, цілісності ізоляції, точності електричного співвідношення та загальної послідовності виробництва. З цієї причини тестування має бути важливою частиною оцінки постачальника.
Згідно з інформацією про продукт, GUANGBIAN використовує інтегрований стенд для випробувань трансформаторів перед відправкою. Процес тестування включає перевірки, пов'язані з опором обмотки, коефіцієнтом витків, опором ізоляції, втратами холостого ходу та регулюванням напруги.
Виробничий процес також відповідає вимогам тестування на основі IEC для одиниць, що поставляються. Задокументований підхід до тестування дає покупцям корисні технічні докази під час перевірки обладнання перед встановленням.
Для індивідуальних замовлень покупці також можуть обговорити з виробником вимоги до перевірки та специфікації проекту перед виробництвом. Це особливо важливо, коли трансформатор повинен задовольняти певне середовище встановлення або конфігурацію електричної системи.
Що потрібно перевірити покупцям перед замовленням?
Вибір трансформатора лише на основі його номінального значення KVA може призвести до невідповідної конфігурації. Групи закупівель повинні переглянути повні електричні та механічні вимоги перед підтвердженням замовлення.
Ключові моменти для перевірки включають:
- Первинна напруга:Перевірте доступну напругу живлення та конфігурацію фаз.
- Вторинна напруга:Переконайтеся, що вихідна напруга відповідає підключеному обладнанню.
- Вантажопідйомність:Обчисліть очікуване безперервне та пікове навантаження, а не покладайтеся лише на номінальні параметри обладнання.
- Частота:Перевірте, чи потрібна для проекту частота 50 Гц, 60 Гц чи інша.
- захист:Перевірте технічні характеристики MCCB і визначте, чи вимагається додатковий захист на вході або на виході згідно з місцевими правилами.
- Середовище встановлення:Перевірте, чи захист IP23 достатній для передбачуваного місця.
- Регулювання напруги:Подумайте, чи є багатопозиційний перемикач РПН корисним для умов місцевої мережі.
- Документація:Запитуйте технічні креслення, звіти про випробування, інформацію про електропроводку та інші документи, необхідні для затвердження проекту.
Для міжнародних проектів також корисно уточнити транспортні розміри, упаковку, вимоги до встановлення, відповідні стандарти та процедури введення в експлуатацію перед початком виробництва.
Часті запитання
Чи можна регулювати перемикач РПН під час роботи трансформатора?
Ні. Перемикач РПН є знеструмленим типом і повинен бути налаштований лише після повного вимкнення трансформатора. Перш ніж змінювати положення крана, слід завжди дотримуватися належних процедур електробезпеки.
Чи містить трансформатор автоматичні вимикачі з обох сторін?
так Ця конфігурація інтегрує автоматичні автоматичні вимикачі в корпус трансформатора, із захистом на вході та виході. Точне розташування вимикача має бути підтверджено відповідно до вимог проекту до електрики перед замовленням.
Чи потрібна окрема розподільна коробка?
У багатьох інсталяціях вбудовані автоматичні автоматичні автоматичні вимикачі можуть зменшити потребу в окремому захисному корпусі. Однак місцеві електричні норми та загальна схема розподілу можуть вимагати додаткового захисту або комутаційного обладнання.
Чи підходить цей трансформатор 50 кВА для зовнішньої установки?
Корпус має рейтинг IP23 і призначений для внутрішніх або відповідних критих місць. Для повністю відкритих зовнішніх середовищ із сильним дощем, пилом або іншими важкими умовами більш доцільним може бути вищий рівень захисту корпусу.
Який тип намотувального матеріалу використовується?
У трансформаторі використовуються мідні обмотки. Мідь широко вибирається для обмоток трансформаторів через її електропровідність і придатність для надійної передачі електроенергії.
Чи можна налаштувати трансформатор?
так Конфігурації трансформаторів можна обговорити відповідно до вимог проекту, включаючи електричні параметри, механізми захисту, налаштування відводів, вимоги до корпусу та інші особливості застосування.
Чому варто вибрати цю конфігурацію трансформатора?
Добре спроектований трансформатор повинен робити більше, ніж перетворювати напругу. Він повинен відповідати електричній системі, спрощувати монтаж, забезпечувати відповідний захист і залишатися практичним для тривалої експлуатації. TheСухий ізоляційний трансформатор потужністю 50 кВА з автоматичним вимикачемпоєднує в собі трифазну потужність 50 кВА, перетворення напруги 415 В на 220 В, мідні обмотки, ізоляцію класу F, п’ятипозиційне регулювання напруги, інтегровані автоматичні автоматичні автоматичні вимикачі, конструкцію корпусу з нержавіючої сталі IP23, моніторинг напруги та заводські випробування в одному інженерному рішенні.
Для покупців, які шукають виробника трансформаторів у Китаї, здатного постачати індивідуальні рішення для сухих ізоляційних трансформаторів, GUANGBIAN пропонує практичний варіант для проектів, які вимагають інтегрованого захисту та конфігурацій для конкретного застосування. Якщо ви оцінюєте технічні характеристики, плануєте нову електричну установку або порівнюєте постачальників трансформаторів, ознайомтеся з сухим ізоляційним трансформатором 50 кВА з автоматичним автоматичним вимкненням і обговоріть вимоги вашого проекту безпосередньо з виробником. Для специфікацій напруги, конфігурації MCCB, вимог до корпусу, тестової документації або індивідуальних трансформаторних рішень,зв'яжіться з намищоб отримати технічну підказку та рішення, яке відповідає вашій програмі.
