Як трансформатор потужністю 75 кВА на стовпі покращує розподіл електроенергії?

Короткий зміст статті

Вибір правильного розподільного трансформатора передбачає набагато більше, ніж вибір такого числа, як 75 кВА. Трансформатор має відповідати напрузі первинної обмотки, напрузі вторинної обмотки, конфігурації фаз, очікуваному навантаженню, умовам навколишнього середовища, вимогам захисту, монтажній конструкції та відповідним електричним стандартам. Правильно підібраний трансформатор на опорі потужністю 75 кВА може забезпечити ефективне та практичне рішення, коли електричну енергію необхідно трансформувати поблизу точки споживання.

У цій статті ми досліджуємо, як працює блок потужністю 75 кВА, чому корисна його компактна конфігурація, встановлена ​​на стовпі, як його матеріали сердечника та обмотки впливають на продуктивність, що означають специфікації ефективності та як інженери проекту можуть уникнути поширених помилок у розмірі та монтажі. Ми також пояснюємо, як Guangbian підходить до виробництва та налаштування для різних дистриб’юторських мереж.

Зміст

1. Розуміння трансформатора на опорі 75 кВА
2. Як працює трансформатор на опорі потужністю 75 кВА
3. Конфігурація ємності та фази
4. Вибір первинної та вторинної напруги
5. Сердечник, обмотки, ізоляція та охолодження
6. Важливі параметри продуктивності
7. Де використовується трансформатор на опорі потужністю 75 кВА
8. Як вибрати правильний трансформатор
9. Рекомендації щодо встановлення та обслуговування
10. Як Guangbian підтримує проекти Transformer
11. Часті запитання
12. Висновок

Опис статті

• Визначте призначення та структуру розподільного трансформатора 75 кВА.
• Поясніть основний процес електромагнітного перетворення.
• Обговоріть сумісність ємності, фази та напруги.
• Вивчіть матеріали та метод охолодження, які впливають на надійність роботи.
• Поясніть втрати холостого ходу, втрати навантаження, імпеданс і струм збудження.
• Визначте відповідні програми та загальні вимоги до проекту.
• Надайте практичний контрольний список для вибору та обслуговування.
• Відповідайте на поширені запитання щодо закупівель та проектування.

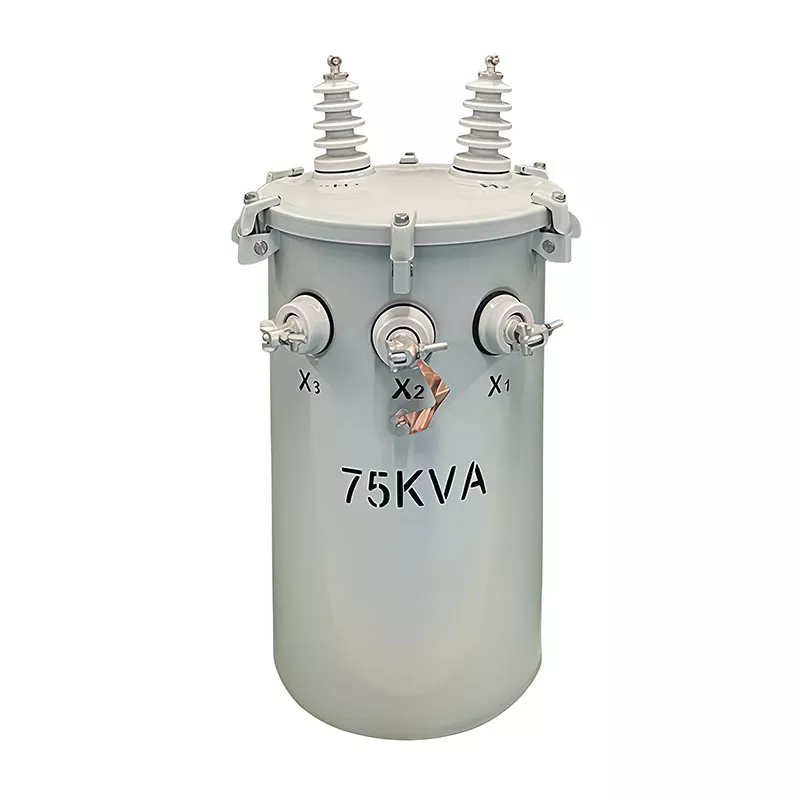

Розуміння трансформатора на опорі 75 кВА

Трансформатор на опорі потужністю 75 кВА — це розподільний трансформатор, призначений для зниження електроенергії середньої напруги до нижчої напруги, придатної для кінцевих користувачів. На відміну від великого трансформатора підстанції, встановленого на фундаменті, блок, встановлений на стовпі, розташовується на стовпі мережі або відповідній підвісній розподільній конструкції. Таке розташування розміщує трансформатор близько до електричного навантаження, мінімізуючи вимоги до землі.

Термін75 кВАописує уявну потужність трансформатора. КВА, або кіловольт-ампер, представляє комбінацію напруги та струму, яку трансформатор призначений для роботи. Це не слід тлумачити як рекомендацію щодо безперервної роботи пристрою на максимальній номінальній потужності за будь-яких умов.

У практичному плануванні розподілу інженери зазвичай враховують очікуваний попит, різноманітність навантаження, майбутнє розширення, температуру навколишнього середовища, гармоніки та умови роботи, перш ніж визначити, чи забезпечує потужність 75 кВА достатню потужність. Правильна оцінка навантаження має важливе значення, оскільки як постійне перевантаження, так і непотрібне збільшення розміру можуть збільшити витрати протягом життєвого циклу.

Гуанбянь виробляє рішення для встановлення на стовпі трансформатора потужністю 75 кВА для різних вимог розподілу, включаючи індивідуальні конфігурації напруги для міжнародних ринків. Продукт призначений для зовнішнього розподілу електроенергії та може бути адаптований відповідно до електричної системи та специфікацій проекту.

Як працює трансформатор на опорі потужністю 75 кВА

Принцип дії заснований на електромагнітній індукції. Електрична енергія надходить у первинну обмотку трансформатора при вищій напрузі розподілу. Змінний струм створює мінливий магнітний потік всередині сердечника трансформатора. Цей магнітний потік індукує напругу у вторинній обмотці.

Співвідношення між первинною і вторинною обмотками визначає коефіцієнт трансформації напруги. Якщо напруга первинної обмотки значно вища за напругу вторинної обмотки, трансформатор знижує напругу, одночасно збільшуючи доступний струм відповідно до співвідношення потужності та нормальних втрат трансформатора.

Спрощену послідовність дій можна розуміти так:

1. У первинну обмотку надходить електрика середньої напруги.
2. Змінний струм створює магнітний потік в осерді.
3. Магнітний потік індукує напругу у вторинній обмотці.
4. Вторинна обмотка подає електроенергію нижчої напруги.
5. Трансформаторне масло відводить тепло від активних компонентів.
6. Компоненти захисту та контролю допомагають підтримувати безпечну роботу.

Оскільки трансформатор встановлюється поза приміщенням, його корпус, система ізоляції, герметичність, стійкість до корозії та захист від погодних умов є важливими складовими довгострокової роботи. Технічно правильна електрична конструкція все ще вимагає належного механічного захисту та захисту навколишнього середовища.

Конфігурація ємності та фази

Ємність є однією з перших характеристик, яку покупці повинні перевірити, але її завжди слід оцінювати разом із конфігурацією фази. Однофазний трансформатор 75 кВА підходить для певних житлових, освітлювальних і невеликих комерційних систем розподілу, тоді як трифазне обладнання зазвичай вибирається, коли мережа потребує трифазного навантаження або промислової електроенергії.

Однією з важливих помилок є припущення, що кожен трансформатор потужністю 75 кВА має однакові електричні характеристики. Рейтинг KVA визначає лише потужність. Необхідно також вказати напругу, фазу, частоту, конфігурацію підключення, опір, рівень ізоляції та відповідні стандарти.

Вибір первинної та вторинної напруги

Сумісність напруги має вирішальне значення при купівлі трансформатора, встановленого на стовпі. Наприклад, конфігурація, розроблена для однієї напруги мережі, не може бути просто підключена до іншої мережі без підтвердження відповідності системи ізоляції, розташування обмоток, аксесуарів і номінальних параметрів.

Представницька конфігурація Guangbian 75 кВА використовує первинну напругу 4160 Grd Y / 2400 В і вторинний вихід 120/240 В. Такі значення залежать від застосування і не повинні розглядатися як універсальні специфікації для кожного трансформатора 75 кВА.

Положення відводів також можуть бути важливими, коли вхідна напруга змінюється. Правильно підібрана конфігурація відводу дозволяє інженерам компенсувати певні умови напруги живлення, зберігаючи відповідну вторинну напругу. Перед замовленням точний діапазон відводів слід завжди перевіряти відповідно до специфікації проекту.

Сердечник, обмотки, ізоляція та охолодження

Ефективність і термін служби трансформатора значною мірою залежать від активних матеріалів і якості виготовлення. Сердечник забезпечує магнітний шлях, тоді як обмотки передають електричну енергію між сторонами високої та низької напруги.

Згадана конфігурація Guangbian потужністю 75 кВА використовує мідні обмотки та орієнтовану кремнієву сталь для сердечника. Мідь має високу електропровідність і широко використовується там, де важливі ефективна передача струму та теплові характеристики. Зерниста електротехнічна сталь допомагає зменшити магнітні втрати при належній обробці та складанні.

У пристрої використовується занурена в масло конструкція з охолодженням ONAN, тобто Oil Natural, Air Natural. Трансформаторне масло циркулює природним шляхом, оскільки воно поглинає тепло від сердечника та обмоток. Потім через поверхню бака тепло передається навколишньому повітрю. Відсутність примусових насосів або вентиляторів дозволяє спростити систему охолодження і скоротити кількість допоміжних компонентів.

Однак масляне обладнання вимагає особливої ​​уваги до цілісності бака, ущільнення, втулок, стану масла та захисту навколишнього середовища. Регулярна перевірка допомагає виявити витік, корозію, перегрів або пошкодження з’єднань до того, як ці проблеми стануть серйозними.

Важливі параметри продуктивності

Технічний паспорт трансформатора містить кілька значень, які безпосередньо впливають на експлуатаційні характеристики. Розуміння цих цифр допомагає групам закупівель точніше порівнювати продукти, а не зосереджуватися лише на ціні покупки.

Менші втрати можуть сприяти кращій ефективності життєвого циклу, особливо для трансформаторів, які залишаються під напругою протягом тривалого часу. Ось чому втрати холостого ходу заслуговують на увагу, навіть якщо підключене навантаження значно змінюється протягом дня.

Імпеданс не менш важливий для проектування системи. Він впливає на падіння напруги під навантаженням і струм, доступний під час несправностей. Тому інженери із захисту повинні використовувати перевірене значення імпедансу виробника під час координації захисного обладнання вгорі та внизу.

Де використовується трансформатор на опорі потужністю 75 кВА

Потужність 75 кВА може відповідати широкому спектру невеликих вимог до розподілу. Компактне розміщення над головою робить його особливо корисним там, де важливими факторами є доступність землі, вартість встановлення та близькість до навантаження.

• Житлові громади:постачання електроенергії низької напруги групам будинків, де розрахунковий попит є відповідним.
• Електрифікація сільської місцевості:підтримка доступу до електроенергії в районах, де розподіл повітря залишається практичним.
• Вуличне та прибудинкове освітлення:забезпечення локального низьковольтного розподілу мереж освітлення.
• Малі комерційні об'єкти:обслуговування магазинів, офісів, службових будівель та інших помірних електричних навантажень.
• Школи та громадські заклади:забезпечення локального розподілу, де профіль навантаження відповідає потужності трансформатора.
• Малі промислові застосування:підтримка відповідних допоміжних або промислових навантажень із низьким попитом.
• Інфраструктурні проекти:забезпечення локальної трансформації електроенергії для обраних державних і комунальних проектів.

Найбільш прийнятне застосування залежить від фактичного розрахунку навантаження. Трансформатор не слід вибирати просто тому, що 75 кВА здається близьким до очікуваного споживання. Слід враховувати пускові струми, навантаження двигуна, сезонний попит, коефіцієнт потужності, майбутнє розширення та різноманітність навантаження.

Як вибрати правильний трансформатор

Вибір правильного трансформатора на опорі 75 кВА починається з визначення повного електричного середовища. Наступний контрольний список може допомогти покупцям уникнути дорогих невідповідностей специфікацій.

1. Розрахувати очікуване навантаження.Визначте нормальний попит, піковий попит, вимоги до запуску двигуна та потенційне майбутнє розширення.
2. Перевірте первинну напругу.Установіть відповідність між трансформатором і розподільною мережею.
3. Перевірте вторинну напругу.Переконайтеся, що вихідний сигнал відповідає підключеному обладнанню та місцевій електричній системі.
4. Виберіть правильну конфігурацію фази.Однофазні та трифазні системи мають різні вимоги до застосування.
5. Перевірте частоту.Переконайтеся, що трансформатор розрахований на частоту мережі.
6. Огляд імпедансу.Підтвердьте сумісність з розрахунками струму пошкодження та координацією захисту.
7. Перегляньте вимоги до ізоляції.Враховуйте напругу системи та умови навколишнього середовища.
8. Враховуйте середовище встановлення.Температура, вологість, висота, вітер, вплив солі, пил і корозія можуть впливати на вимоги до конструкції.
9. Перевірте відповідні стандарти.Переконайтеся, що документація та випробування трансформатора відповідають вимогам ринку призначення.
10. Обговоріть налаштування перед виготовленням.Виробник повинен підтверджувати технічні параметри, а не покладатися на припущення.

Рекомендації щодо встановлення та обслуговування

Для надійної роботи трансформатора необхідна правильна установка. Обладнання, встановлене на стовпі, має підтримуватися відповідною конструкцією, здатною витримати механічну вагу та вплив зовнішнього середовища. Електричні відстані, заземлення, з’єднання провідників, захисні пристрої та доступ для технічного обслуговування також слід враховувати відповідно до застосовних місцевих вимог.

Перед увімкненням під напругу технічні спеціалісти повинні перевірити інформацію на заводській табличці, з’єднання, заземлення, стан ізоляції, механічні кріплення, втулки та захисні компоненти. Процедури тестування повинні відповідати специфікації проекту та відповідним стандартам.

Після введення в експлуатацію регулярні перевірки можуть допомогти виявити проблеми, що виникають. Обслуговуючий персонал повинен звернути особливу увагу на:

• Витік масла або незвичні зміни рівня масла
• Корозія на резервуарі, фітингах або монтажних пристроях
• Пошкоджені або забруднені втулки
• Послаблені електричні з’єднання
• Аномальне підвищення температури
• Незвичайний шум або вібрація
• Ознаки перегріву або зміни кольору
• Стан заземлюючих з'єднань
• Пошкодження, викликані несприятливими погодними умовами або зовнішнім впливом

Масляні трансформатори потребують особливої ​​уваги до контролю витоків. Невеликий витік не слід просто ігнорувати, оскільки він може свідчити про погіршення ущільнення, втулки, зварного шва, прокладки або компонента бака. Оперативне розслідування може зменшити ризик пошкодження обладнання, переривання обслуговування та екологічних проблем.

Як Guangbian підтримує проекти Transformer

Узгодженість виробництва особливо важлива для розподільних трансформаторів, оскільки невеликі відхилення в обмотці, монтажі сердечника, ізоляції, герметизації або тестуванні можуть вплинути на довгострокову експлуатаційну роботу. Компанія Guangbian дотримується багатоступінчастого процесу виробництва своїх трансформаторів потужністю 75 кВА на стовпі.

Виробничий процес включає обробку сердечника, виробництво обмоток, виготовлення та зварювання резервуарів, вакуумне сушіння, складання, заливку маслом та герметизацію, електричні випробування, остаточну перевірку та пакування. Кожен етап стосується іншого аспекту надійності трансформатора.

Гуанбянь також надає індивідуальні трансформаторні рішення для різних ринків і систем розподілу. Для проектів, які вимагають певних конфігурацій напруги, розташування фаз, стандартів, аксесуарів або документації, технічні вимоги мають бути підтверджені до початку виробництва.

Часті запитання

Що означає 75 кВА на трансформаторі?

75 кВА - це уявна потужність трансформатора. Він описує електричну потужність трансформатора, а не кількість енергії, яку він завжди споживатиме. Фактичне робоче навантаження залежить від підключеного обладнання, коефіцієнта потужності, профілю навантаження та умов системи.

Чи підходить трансформатор 75 кВА для розподілу електроенергії в житлових приміщеннях?

Він може бути придатним для розподілу в житлових приміщеннях, якщо розрахунковий попит сумісний із потужністю трансформатора та електричною конфігурацією. Інженери повинні враховувати кількість споживачів, піковий попит, різноманітність, навантаження двигунів, обладнання для опалення та охолодження та потенційне майбутнє зростання.

Яку вторинну напругу може забезпечити трансформатор на стовпі 75 кВА?

Вторинна напруга не визначається лише номіналом 75 кВА. Його необхідно вказати відповідно до електричної системи призначення. Типова конфігурація Guangbian забезпечує вторинний вихід 120/240 В, але для інших ринків можуть знадобитися інші конфігурації напруги.

Чому для обмоток трансформатора використовують мідь?

Мідь забезпечує високу електропровідність і хороші теплові властивості. Ці властивості роблять його широко використовуваним обмотковим матеріалом для розподільних трансформаторів, де важливі надійна передача струму та ефективна робота.

Що таке охолодження ONAN?

ONAN означає Oil Natural, Air Natural. Трансформаторне масло циркулює природним шляхом, оскільки воно поглинає тепло від сердечника та обмоток, тоді як тепло передається від бака трансформатора до навколишнього повітря без примусових насосів або вентиляторів.

Що слід перевірити перед покупкою трансформатора 75KVA?

Покупці повинні підтвердити номінальну потужність, фазу, первинну напругу, вторинну напругу, частоту, імпеданс, вимоги до ізоляції, спосіб охолодження, середовище встановлення, відповідні стандарти, аксесуари, вимоги до тестування та документацію на поставку.

Чи може Guangbian налаштувати трансформатор на стовпі 75 кВА?

Гуанбянь може надати індивідуальні трансформаторні рішення на основі вимог проекту. Клієнти повинні надати детальні електричні характеристики та вимоги до ринку призначення, щоб команда інженерів могла визначити відповідну конфігурацію.

Як можна збільшити термін служби трансформатора, встановленого на стовпі?

Відповідний розмір, правильне встановлення, належний захист, належне навантаження, регулярний огляд, ефективне заземлення та швидке звернення до аномальної температури, шуму, витоку масла чи електричних умов можуть сприяти надійній довгостроковій роботі.

Висновок

Трансформатор потужністю 75 кВА, встановлений на стовпі, може бути ефективним рішенням для локального розподілу електроенергії середньої та низької напруги, якщо його електричні та механічні характеристики правильно узгоджені з проектом. Його підвісна установка може зменшити вимоги до землі, а система охолодження ONAN, занурена в масло, забезпечує простий підхід до управління теплом для зовнішнього застосування.

Однак лише потужність ніколи не повинна визначати рішення про покупку. Первинна та вторинна напруга, конфігурація фази, частота, імпеданс, втрати, ізоляція, умови навколишнього середовища, монтажна конструкція, захист і відповідні стандарти впливають на надійність роботи трансформатора в польових умовах.

Гуанбяньпоєднує досвід виробництва трансформаторів із індивідуальними рішеннями щодо продуктів для різних розподільчих мереж і міжнародних застосувань. Від виробництва сердечника та обмотки до виготовлення резервуара, сушіння, заправки маслом, електричних випробувань і остаточної перевірки, кожен етап сприяє надійності готового трансформатора.
