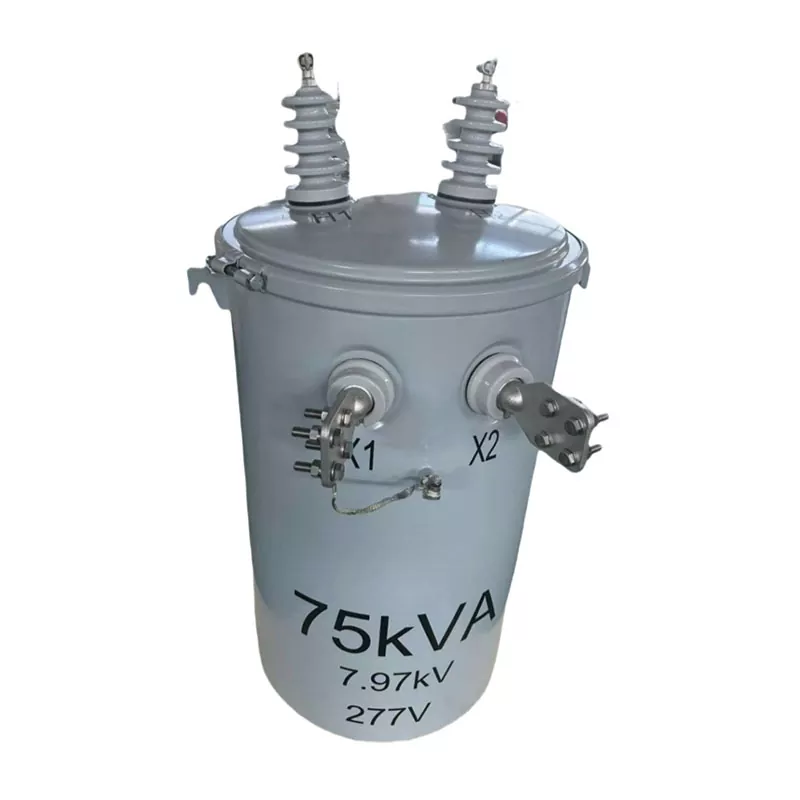

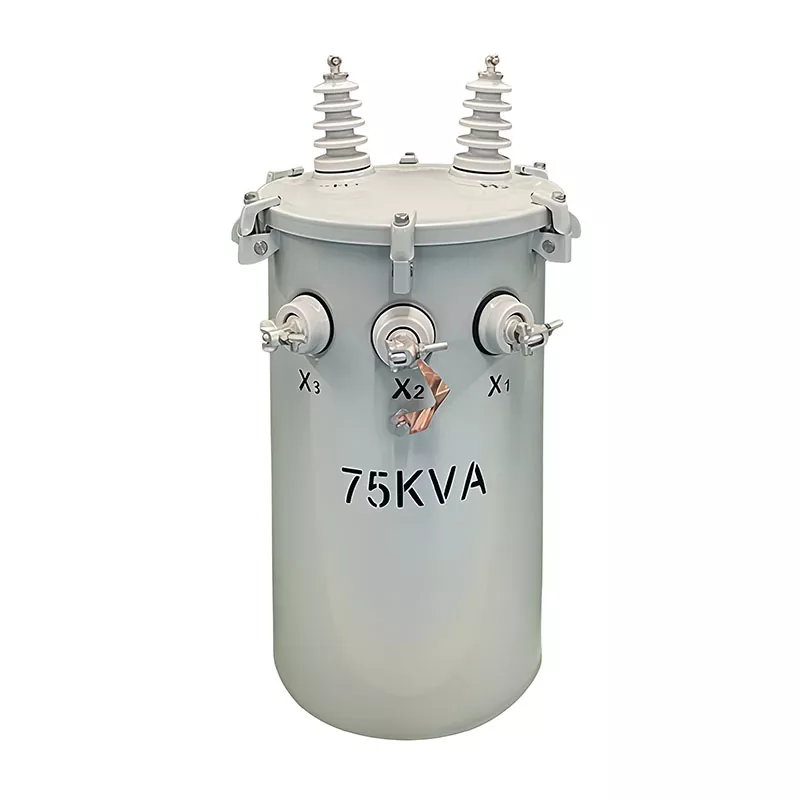

Трансформатор на опорі 75 кВА

Трансформатор на стовпі потужністю 75 кВА від Guangbian розроблений для стабільного зовнішнього розподілу електроенергії в житлових населених пунктах, проектах електрифікації сільської місцевості, промислових парках, школах, лікарнях і комерційних об’єктах. Розроблений із передовими системами ізоляції та довговічною масляною технологією, цей трансформатор забезпечує надійне регулювання напруги, низькі втрати потужності та тривалий термін служби в різних умовах навколишнього середовища.

Як професійний виробник трансформаторів у Китаї з більш ніж 20-річним досвідом, Guangbian спеціалізується на виробництві високоякісних трансформаторів на опорах нижче 35 кВ для клієнтів в Африці, Південно-Східній Азії, Центральній Азії, Південній Америці та на Близькому Сході.

Що таке трансформатор на опорі потужністю 75 кВА?

Трансформатор потужністю 75 кВА, встановлений на стовпі, — це компактний масляний розподільний трансформатор, який встановлюється безпосередньо на стовпах електромережі для зменшення електроенергії середньої напруги в енергію низької напруги, яка підходить для будинків, комерційних будівель і малих промислових установок.

Цей тип трансформатора широко використовується, оскільки він пропонує:

● Ефективний розподіл електроенергії

● Простота встановлення та обслуговування

● Зменшення зайнятості землі

● Чудова стійкість до погодних умов

● Стабільна довгострокова робота

Трансформатор Guangbian 75KVA виготовлений відповідно до міжнародних стандартів трансформаторів і може бути налаштований для різних мережевих систем і вимог до напруги.

Ємність і фаза

Почніть із «75 кВА, однофазний» у верхній частині таблиці даних трансформатора. КВА розшифровується як кіловольт-ампер — міра повної потужності. 75 кВА - це максимальне навантаження, яке може витримати цей пристрій. Ключове слово: «можу впоратися», а не «треба набігати». На практиці підтримуйте навантаження близько 80% номінальної потужності. Це значно подовжує термін служби трансформатора.

Однофазний трансформатор має одну вхідну фазу та одну вихідну фазу. Він підходить для житлових районів, вуличного освітлення та невеликих комерційних установ. З іншого боку, трифазні агрегати обслуговують заводи та офісні будівлі, де потрібна промислова напруга 380 В.

Параметри напруги

Первинна напруга: 4160 Grd Y / 2400V

Це говорить вам, до чого може підключитися сторона високої напруги. «Grd Y» означає заземлене з’єднання «шведка» — нейтраль прив’язана до землі. 4160 В — міжфазна напруга, 2400 В — міжфазна напруга. Це загальний рейтинг у системах розподілу в Північній Америці, тому ви часто побачите трансформатор 4160 В у специфікаціях для експортних ринків.

Перемикач РПН має 5 положень: +2,5%, 0%, -2,5%, -5%, -7,5%. Коли вхідна напруга коливається, ви можете відрегулювати кран, щоб вихід був стабільним. Позиція B або 2 позначає номінальне налаштування.

Вторинна напруга: 120/240В

Це вихідна сторона низької напруги. Однофазний трансформатор зазвичай забезпечує 120 або 240 В. Вихідна напруга 240 В справляється з великими навантаженнями, такими як блоки змінного струму та водонагрівачі. Сторона 120 В? Це для світильників і настінних розеток. З обома напругами в одному пристрої вам не потрібна окрема установка понижувального рівня.

Матеріали та якість виготовлення

Матеріал обмотки: мідь

Мідь проводить краще, ніж алюміній, тому працює холодніше та витрачає менше енергії. Ми будуємо з міді на заводі GUANGBIAN у Китаї — початкові витрати дорожчі, але довгострокова надійність того варта.

Серцевина: кремнієва сталь із зернистою структурою

Кремнієва сталь - це те, що змушує трансформатор працювати магнітно. «Зернистість» просто означає, що кристали розташовані в одному напрямку — це зменшує магнітні втрати. Результат? Втрати холостого ходу залишаються низькими, а ефективність зростає.

Метод охолодження: ONAN

ONAN = Oil Natural, Air Natural. Масло рухається самостійно, відбираючи тепло від сердечника та обмоток. Без насосів. Немає вболівальників. Менше невдач. Для пристрою, встановленого на стовпі в середині нічого, така простота має значення.

Показники ефективності

Втрати холостого ходу: ≤225 Вт | Втрати навантаження: ≤750 Вт | Імпеданс: ≤2,5%

Втрати холостого ходу - це те, що трансформатор отримує, просто сидячи там, під напругою, але без навантаження. 225 Вт - це досить мало. Втрата навантаження відбувається при повній потужності — 750 Вт є нормальним для цього класу розмірів. Імпеданс, близько 2,5%, впливає на струм короткого замикання та регулювання напруги.

Струм збудження ≤2,5% свідчить про хорошу якість сердечника. Для намагнічування не потрібно багато енергії. Це цифри, які ви знайдете на кожному технічному паспорті трансформатора GUANGBIAN — ми виробляємо в Китаї та перевіряємо кожну одиницю перед тим, як вона покине завод.

Стандарти сертифікації

Серія IEEE C57.12, ANSI C57.12.20

IEEE C57 — це технічний стандарт трансформатора Інституту інженерів з електротехніки та електроніки. ANSI є Американським національним інститутом стандартів. Коли пристрій відповідає обом вимогам, ви знаєте, що дизайн і методи тестування відповідають міжнародним стандартам.

Читання опису трансформатора потребує певної практики, але це основна навичка для закупівель. Залишилися запитання? Зверніться до технічної команди GUANGBIAN. Ми виробляємо на нашому заводі в Китаї та можемо провести вас через процес вибору один на один.

Наша фабрика

Майстерня листового металу

Цех намотування фольги

Намотувальна майстерня

Цех намотувальних печей

Цех монтажу трансформаторів

Цех налагодження трансформаторів

Виробничий процес

Виробництво кожного трансформатора на опорі потужністю 75 кВА відповідає суворим виробничим процедурам:

● Розрізання та укладання сердечника трансформатора

● Виробництво рулонної намотки

● Виготовлення та зварювання резервуарів

● Процес вакуумного сушіння

● Збірка трансформатора

● Заливка та ущільнення масла

● Тестування електричних характеристик

● Остаточна перевірка та пакування

Ця інтегрована система виробництва допомагає Guangbian підтримувати постійну якість продукції та конкурентоспроможність.
