Як сухий ізоляційний трансформатор потужністю 150 кВА може покращити безпечний і гнучкий розподіл електроенергії

Короткий зміст статті:Правильно підібраний трансформатор може істотно вплинути на безпеку розподілу електроенергії, перетворення напруги, сумісність обладнання та надійність місця. TheСухий ізоляційний трансформатор 150 кВАвідГУАНБЯНпризначений для застосувань, які вимагають електричної ізоляції та розподілу низької напруги, з входом 480 В, трифазним виходом 400 В і однофазним виходом 230 В, повністю мідними обмотками, з’єднанням Delta-Star, корпусом з нержавіючої сталі IP43, автоматичним охолодженням вентилятора та захистом MCCB. У цій статті пояснюється його конфігурація, принципи роботи, сценарії застосування, технічні міркування та фактори вибору для промислових і будівельних проектів.

Зміст

1. Що таке ізоляційний трансформатор сухого типу потужністю 150 кВА?
2. Які ключові технічні характеристики?
3. Які переваги має цей трансформатор?
4. Де це можна використовувати?
5. Як вибрати правильну конфігурацію?
6. Як це порівнюється з іншими варіантами трансформатора?
7. Як це виготовлено та перевірено?
8. Часті запитання
9. Потрібен індивідуальний трансформатор?

Що таке ізоляційний трансформатор сухого типу потужністю 150 кВА?

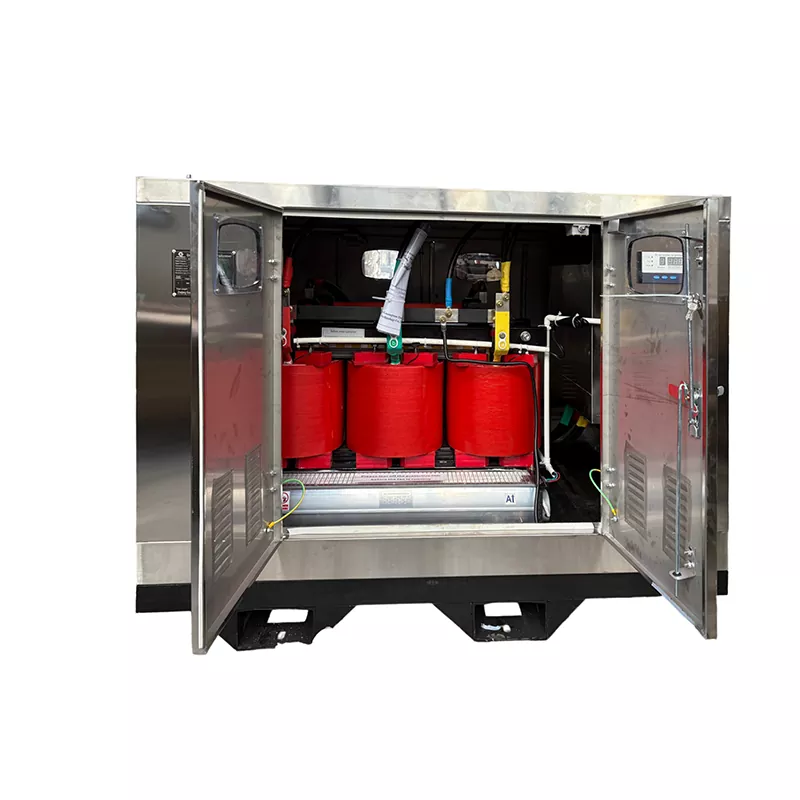

Сухий ізоляційний трансформатор потужністю 150 кВА — це трифазний трансформатор, розроблений для забезпечення електричної ізоляції при перетворенні вхідної потужності на необхідний рівень розподілу низької напруги. На відміну від масляних трансформаторів, конструкції сухого типу використовують тверду ізоляцію та системи повітряного охолодження, а не ізоляційне масло, що робить їх особливо придатними для установки всередині приміщень і окремих промислових або будівельних середовищ.

Конфігурація GUANGBIAN використовує aВхід мережевої напруги 480 Ві забезпечує400В трифазний і 230В однофазний вихід. Його з’єднання обмоток Delta-Star (Δ-Y) дозволяє вторинній стороні забезпечити нейтральну точку для однофазного розподілу, підтримуючи трифазні навантаження.

З номінальною потужністю 150 кВА трансформатор може обслуговувати суміш обладнання та допоміжних електричних навантажень, коли фактичне попит на місці, пусковий струм, коефіцієнт потужності, коефіцієнт навантаження та одночасна робота були правильно розраховані.

Які ключові технічні характеристики?

Розуміння електричної конфігурації перед покупкою трансформатора має важливе значення, оскільки напруга, частота, розташування фаз, захист корпусу, матеріал обмотки та метод охолодження впливають на сумісність системи.

Ця конфігурація особливо практична, коли одне джерело живлення потребує підтримки як трифазного обладнання, так і однофазного допоміжного обладнання. Однак паспортну потужність не слід розглядати як ознаку того, що кожен підключений пристрій може працювати на повній номінальній потужності одночасно.

Які переваги має цей трансформатор?

Електрична ізоляція для низхідних навантажень

Ізоляція розділяє первинні та вторинні електричні кола за допомогою трансформаторного зв’язку. Таке розташування може допомогти створити контрольовану систему живлення нижче за потоком і корисно в додатках, де електрична ізоляція є частиною загального проекту розподілу.

Гнучкий розподіл 400 В і 230 В

Вторинна конфігурація Delta-Star забезпечує як трифазні, так і однофазні можливості розподілу. Трифазне живлення 400 В може підтримувати таке обладнання, як насоси, крани, зварювальні апарати, бетономішалки та інше промислове обладнання, тоді як живлення 230 В може обслуговувати освітлення, офісне обладнання, портативні інструменти, кондиціонери та допоміжні навантаження.

Повністю мідні обмотки

У трансформаторі використовуються повністю мідні обмотки. Мідь має відносно низький питомий електричний опір, і правильно розроблені мідні провідники можуть допомогти контролювати втрати в обмотці. Фактичні теплові характеристики все ще залежать від розміру провідника, конструкції трансформатора, температури навколишнього середовища, системи ізоляції, вентиляції та умов навантаження.

Автоматичне керування охолодженням

Датчики температури контролюють стан обмотки. При досягненні заданої температури автоматичні вентилятори починають збільшувати тепловіддачу. Цей підхід корисний для застосувань, де електричні навантаження коливаються або робочі температури можуть стати підвищеними.

Інтегрований захист MCCB

Автоматичні вимикачі в литому корпусі встановлені на вхідній і вихідній сторонах. Ці вимикачі можуть забезпечити додатковий захист та ізоляцію ланцюга, тоді як їхні остаточні номінали слід вибирати відповідно до розміру кабелю, підключених навантажень, очікуваного струму та вимог проекту до координації захисту.

Де це можна використовувати?

Потужність 150 кВА підходить для багатьох систем розподілу електроенергії середнього масштабу, коли розраховане навантаження потрапляє в межі конструкції трансформатора.

• Будівельні майданчики:Постачає тимчасове електроживлення для кранів, змішувачів, насосів, зварювального обладнання, освітлення та робочих місць.
• Промислові об'єкти:Підтримує виробниче обладнання разом із допоміжними однофазними електричними навантаженнями.
• Комерційні приміщення:Забезпечує ізольований розподіл низької напруги там, де цього вимагає електрична конструкція.
• Тимчасові системи живлення:Можна інтегрувати в проектні схеми розподілу електроенергії.
• Установки змішаного навантаження:Підтримує як трифазне обладнання, так і однофазне обладнання 230 В від однієї вторинної системи.

Для будівельних проектів проектна конфігурація Саудівської Аравії, надана GUANGBIAN, демонструє, як корпус із нержавіючої сталі, з’єднання Delta-Star, автоматичне охолодження вентилятора, мідні обмотки та додаткові автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні автоматичні вимкнення можуть бути інтегровані в проект трансформатора.

Як вибрати правильну конфігурацію?

Вибір трансформатора слід починати з електричної системи, а не просто з вибору потужності кВА. Повний технічний огляд повинен охоплювати такі фактори:

1. Обчисліть максимальну потребу:Визначте фактичне робоче навантаження замість того, щоб додавати лише номінальні дані на паспортній табличці кожного підключеного пристрою.
2. Перевірте пусковий струм двигуна:Двигуни, компресори, насоси та інші індуктивні навантаження можуть потребувати значно більшого струму під час запуску.
3. Підтвердьте вхідну напругу:Переконайтеся, що первинна напруга відповідає наявному джерелу електроенергії.
4. Підтвердьте вихідні вимоги:Визначте, чи потрібна для проекту трифазна напруга 400 В, однофазна напруга 230 В чи інша комбінація напруг.
5. Перевірте частоту:Перевірте, чи працює установка на частоті 50 Гц чи 60 Гц.
6. Перегляньте умови навколишнього середовища:Температура, вентиляція, пил, вологість і місце установки впливають на теплові вимоги та вимоги до корпусу.
7. Визначте вимоги до захисту:Номінальні значення MCCB і захист на нижньому рівні повинні узгоджуватися з кабелями та підключеним обладнанням.
8. Підтвердьте умови заземлення:Конфігурація нейтралі та заземлення має відповідати електричній конструкції проекту та відповідним місцевим нормам.

Ці міркування особливо важливі, оскільки трансформатор може здаватися відповідним за розміром за звичайних умов експлуатації, але все одно відчувати надмірне навантаження, якщо одночасно запускається кілька сильнострумових двигунів.

Як це порівнюється з іншими варіантами трансформатора?

Вибір між технологією сухого типу та технологією занурення в масло має ґрунтуватися на середовищі встановлення, потужності, вимогах до напруги, відповідних стандартах, вимогах до охолодження, доступному просторі та загальному дизайні електричної системи.

Як це виготовлено та перевірено?

Для проектних закупівель трансформаторів якість виробництва є лише частиною процесу. Точна інтерпретація електричних специфікацій замовника не менш важлива.

ГУАНБЯН виготовляє конфігурації трансформаторів відповідно до вимог проекту. Залежно від застосування можна налаштувати такі характеристики, як вхідна та вихідна напруга, частота, розташування обмоток, конструкція корпусу, метод охолодження та конфігурація захисту.

Виробничий процес повинен підтвердити ключові електричні параметри перед початком виробництва. Після цього заводські випробування можуть бути виконані відповідно до погоджених технічних специфікацій і застосовного стандарту, із записами випробувань і сторонньою перевіркою, доступною, якщо цього вимагає проект.

Ключова інформація, яку потрібно надати під час запиту пропозиції

• Необхідна потужність кВА
• Первинна і вторинна напруга
• частота 50 Гц або 60 Гц
• Вимоги до однофазної або трифазної мережі
• Перевага матеріалу намотування
• Необхідна конфігурація підключення
• Умови установки в приміщенні або на вулиці
• Вимоги до захисту корпусу
• Вимоги до охолодження
• MCCB або інші вимоги щодо захисту
• Тип навантаження та пускові характеристики двигуна
• Застосовні місцеві електричні стандарти

Надання цих деталей на етапі пропозиції допомагає виробнику розробити конфігурацію трансформатора, яка відповідає фактичному проекту, а не покладатися на загальну стандартну модель.

Часті запитання

Яка вихідна напруга цього трансформатора?

Ця конфігурація забезпечує трифазний вихід 400 В і однофазний вихід 230 В. Інші комбінації напруг можуть бути розроблені відповідно до вимог проекту.

Чи можуть навантаження 400 В і 230 В працювати від одного трансформатора?

так З'єднання Delta-Star забезпечує трифазне вторинне живлення та нейтральну точку для однофазного розподілу. Підключені навантаження повинні бути належним чином збалансовані та залишатися в межах номінальної потужності трансформатора.

Як працює автоматичний вентилятор охолодження?

Датчики температури контролюють температуру обмотки. Коли задана температура досягається, система управління активує охолоджуючі вентилятори, щоб збільшити тепловіддачу. Фактична контрольна температура повинна відповідати тепловій конструкції трансформатора.

Що означає захист IP43?

IP43 вказує на захист від твердих сторонніх предметів розміром понад 1 мм і захист від бризок води за відповідних умов випробування IPX3. Його не слід розглядати як повністю пилонепроникний або водонепроникний.

Чи достатньо 150 кВА для будівництва?

Це залежить від розрахункової потреби в електроенергії на місці. Перед підтвердженням необхідної потужності трансформатора слід враховувати пусковий струм двигуна, зварювальне обладнання, одночасну роботу, тимчасові пікові навантаження, коефіцієнт потужності та коефіцієнт навантаження.

Чи можна налаштувати трансформатор?

так Вхідна та вихідна напруга, частота, конфігурація підключення, корпус, спосіб охолодження, розташування обмоток і конфігурація захисту можуть бути налаштовані відповідно до електричних вимог проекту.

Потрібен індивідуальний трансформатор?

Вибір правильного трансформатора в кінцевому підсумку залежить від відповідності електричної потужності, перетворення напруги, ізоляції, захисту, охолодження та умов встановлення до реального робочого середовища. Завдяки настроюваним електричним специфікаціям і орієнтованому на проект виробництва GUANGBIAN може підтримати клієнтів, які шукають практичне рішення трансформатора для промислових, будівельних та інших застосувань розподілу низької напруги. Якщо ви плануєте новий проект або замінюєте існуючий блок,зв'яжіться з намиз вашою напругою, потужністю, частотою, типом навантаження та вимогами до встановлення, щоб обговорити відповідну конфігурацію трансформатора та отримати цінову пропозицію для конкретного проекту.
