Чому трансформатор потужністю 37,5 кВА є розумним вибором для надійного розподілу електроенергії

ГуанбяньпропонуєТрансформатор на опорі 37,5 кВАдля надійного розподілу електроенергії в сільських, комерційних, сільськогосподарських і легких промислових приміщеннях. Розроблене для зовнішньої установки, це компактне розподільче рішення допомагає ефективно знижувати електроенергію середньої напруги, одночасно зменшуючи потребу в цінній інфраструктурі на рівні землі.

Трансформатор потужністю 37,5 кВА, встановлений на опорі, є важливим компонентом у повітряних системах розподілу електроенергії, де потрібні стабільне перетворення напруги, ефективне використання місця установки та надійна робота поза приміщенням. Завдяки відповідній потужності для помірних силових навантажень цей тип трансформатора може обслуговувати житлові райони, ферми, невеликі комерційні об’єкти, майстерні та проекти електрифікації сільської місцевості. У цій статті пояснюється, як працює трансформатор, де його можна використовувати, які технічні фактори слід оцінити покупцям і чому вибір відповідного виробника може істотно змінити довгострокову ефективність розподілу електроенергії.

Зміст

Що таке трансформатор на стовпі 37,5 кВА?

Як працює трансформатор, встановлений на стовпі?

Основні програми та сценарії використання

Ключові технічні характеристики, які слід враховувати

Виробництво та контроль якості

Основні переваги для проектів з розподілу електроенергії

Як вибрати правильний трансформатор

Часті запитання

Знайдіть правильне рішення для розподілу електроенергії

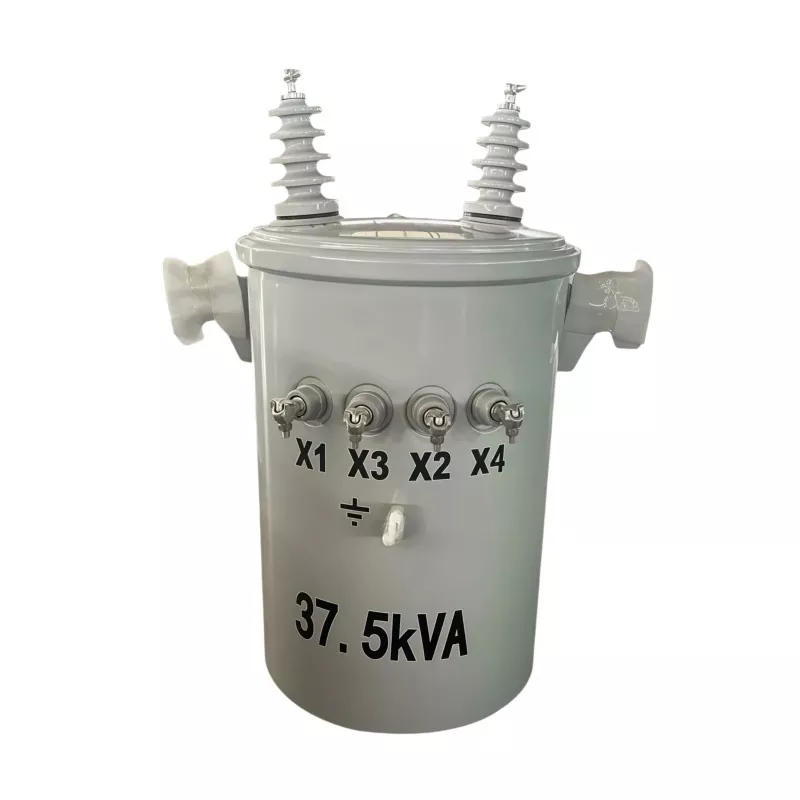

Що таке трансформатор на стовпі 37,5 кВА?

A Трансформатор на опорі 37,5 кВАце електричний розподільний трансформатор, який встановлюється безпосередньо на стовпі електромережі або несучій надземній конструкції. Його основна мета полягає в зниженні середньої напруги електроенергії з розподільної мережі до нижчої напруги, придатної для кінцевих користувачів і підключеного обладнання.

Номінальна потужність 37,5 кВА стосується уявної потужності трансформатора. Ця потужність підходить для місць з помірним попитом на електроенергію, особливо там, де великий наземний трансформатор або спеціальна підстанція були б непотрібними або непрактичними.

Оскільки трансформатор встановлено над землею, він може ефективно використовувати існуючу повітряну розподільчу інфраструктуру. Цей спосіб встановлення зазвичай розглядається для сільських громад, сільськогосподарських об’єктів, житлових районів, придорожніх комерційних місць та інших проектів, де доступна земельна площа обмежена.

Для покупців, які планують проект надземної електростанції, вибір правильної потужності трансформатора є важливим. Занадто малий трансформатор може працювати під надмірним навантаженням, тоді як занадто великий блок може збільшити непотрібні інвестиції та втрати енергії. Тому перед остаточним вибором слід оцінити розрахунки навантаження, вимоги до напруги та майбутню потребу в електроенергії.

Як працює трансформатор, встановлений на стовпі?

Принцип роботи опорного трансформатора заснований на електромагнітній індукції. Електрична енергія передається між обмотками через магнітне поле, а не через пряме електричне з’єднання.

1. Сила високої напруги надходить до первинної обмотки

Електроенергія від повітряної розподільної лінії надходить в первинну обмотку трансформатора. Вхідна напруга зазвичай вища за напругу, необхідну для будинків, обладнання чи інших місцевих електричних навантажень.

2. Сердечник трансформатора передає магнітну енергію

Змінний струм, що протікає через первинну обмотку, створює мінливе магнітне поле всередині сердечника трансформатора. Сердечник забезпечує контрольований шлях для магнітної енергії та відіграє важливу роль у загальній ефективності та електричних характеристиках.

3. Вторинна обмотка виробляє нижчу напругу

Змінне магнітне поле індукує напругу у вторинній обмотці. Використовуючи відповідний коефіцієнт намотування, трансформатор знижує вхідну напругу до рівня, необхідного для місцевої системи розподілу.

4. Живлення подається кінцевим користувачам

Після перетворення напруги електрика може розподілятися до підключених навантажень, таких як будинки, сільськогосподарське обладнання, системи освітлення, комерційні об’єкти або машини легкої промисловості.

Цей простий, але дуже ефективний процес дозволяє встановленому на стовпі трансформатору служити важливою точкою з’єднання між розподільною мережею середньої напруги та вимогами місцевих користувачів до електроенергії низької напруги.

Основні програми та сценарії використання

Універсальність трансформатора потужністю 37,5 кВА робить його придатним для різноманітних розподільчих середовищ. Остаточне застосування завжди має визначатися відповідно до фактичних вимог до навантаження, напруги мережі, умов навколишнього середовища та місцевих електричних стандартів.

Для сільських і віддалених проектів конфігурація, встановлена ​​на стовпі, може бути особливо практичною, оскільки повітряні електричні мережі можуть простягатися на великі відстані, не вимагаючи окремої трансформаторної будівлі в кожній точці розподілу.

Ключові технічні характеристики, які слід враховувати

Оцінюючи трансформатор, покупці повинні дивитися не тільки на номінальну потужність у кВА. Електричні характеристики, конструкція ізоляції, якість обмоток, керування теплом, умови встановлення та процедури випробувань – усе це впливає на довгострокову надійність.

• Номінальна місткість:37,5 кВА для помірних вимог до розподілу електроенергії.
• Конфігурація напруги:Первинна та вторинна напруга повинні відповідати місцевій електромережі.
• Частота:Трансформатор повинен бути розроблений для необхідної електричної системи 50 Гц або 60 Гц.
• Матеріал намотування:Мідні обмотки зазвичай вибирають за їх провідністю та тепловими характеристиками.
• Система ізоляції:Належна ізоляція допомагає підтримувати безпечну роботу в умовах електричного та зовнішнього впливу.
• Спосіб охолодження:Маслонаповнені конструкції використовують ізоляційне масло для підтримки охолодження та електричної ізоляції.
• Підвищення температури:Для безперервної роботи слід враховувати теплові характеристики.
• Захист на відкритому повітрі:Конструкція бака та захист поверхні важливі для тривалого використання поза приміщенням.

Покупець також повинен підтвердити, чи потрібні трансформатору додаткові функції залежно від середовища встановлення. Прибережні зони, регіони з високою вологістю, високогірні місця та сильно забруднене промислове середовище можуть вимагати інших міркувань щодо конструкції.

Виробництво та контроль якості

Надійність розподільного трансформатора значною мірою залежить від послідовності його виробничого процесу. Від вибору сировини до остаточного електричного випробування, кожен етап може впливати на робочу стабільність і термін служби.

Обробка сердечника трансформатора

Магнітний сердечник є важливою частиною трансформатора, оскільки він впливає на втрати енергії та ефективність. Високоякісна електротехнічна сталь і контрольована збірка можуть допомогти зменшити непотрібні магнітні втрати під час роботи.

Точна намотування

Під час виробництва обмоток необхідно ретельно контролювати такі фактори, як розташування провідника, шари ізоляції, натяг обмотки та електричні зазори. Правильна конструкція обмотки сприяє підвищенню електричної стабільності та стійкості до механічних впливів.

Ізоляція та монтаж

Після того, як сердечник і обмотки зібрані, ізоляційні компоненти розміщуються для підтримки необхідного електричного розділення між високовольтними та низьковольтними секціями. Правильно спроектована система ізоляції необхідна для стабільної тривалої роботи.

Обробка масла та збірка бака

Для маслонаповнених трансформаторів ізоляційне масло повинно забезпечувати як електричну ізоляцію, так і теплопередачу. Правильна обробка масла може допомогти зменшити вміст вологи та газу перед герметизацією трансформатора.

Заводське тестування

Перед відправкою трансформатори повинні пройти відповідні випробування якості та електричні випробування відповідно до погоджених технічних вимог. Залежно від специфікації проекту ці випробування можуть включати вимірювання опору обмотки, випробування напруги, випробування без навантаження, випробування навантаженням, оцінку ізоляції та інші перевірки ефективності.

Співпраця з досвідченим виробником трансформаторів може допомогти покупцям чітко повідомити технічні вимоги та зменшити ризик отримання обладнання, яке не відповідає призначеній електричній системі.

Основні переваги для проектів з розподілу електроенергії

Ефективне використання простору для установки

Однією з найбільш значних переваг трансформатора, встановленого на стовпі, є те, що він не займає цінного простору на рівні землі. Це може бути корисним у сільській місцевості, придорожніх установках і місцях з обмеженою доступною землею.

Підходить для повітряних розподільних мереж

Трансформатор можна інтегрувати в існуючу повітряну систему живлення, що робить його практичним вибором для проектів, де електричні лінії вже підтримуються опорами.

Підтримує локалізований розподіл живлення

Замість передачі низьковольтної електроенергії на великі відстані, перетворення напруги може відбуватися ближче до точки споживання. Цей підхід може підтримувати більш ефективний локальний розподіл за належної розробки.

Знижені вимоги до цивільного будівництва

У порівнянні з деякими наземними трансформаторними установками, конфігурація, встановлена ​​на стовпі, може зменшити потребу у спеціальних трансформаторних приміщеннях або великих наземних фундаментах, залежно від конструкції проекту.

Гнучкий потенціал застосування

Потужність 37,5 кВА може підтримувати кілька програм із помірним навантаженням. Його можна розглядати для житлових, сільськогосподарських, комерційних і легких промислових середовищ, коли розраховані вимоги до навантаження є відповідними.

Як вибрати правильний трансформатор для вашого проекту

Перед покупкою трансформатора важливо надати виробнику або постачальнику повну інформацію про проект. Наступні фактори можуть допомогти переконатися, що вибраний блок відповідає фактичному застосуванню.

1. Обчисліть фактичне електричне навантаження
   Перегляньте поточний попит і очікуване майбутнє розширення.
2. Підтвердьте первинну напругу
   Сторона високої напруги повинна відповідати доступній розподільній мережі.
3. Вкажіть необхідну вторинну напругу
   Вихідна напруга має відповідати місцевому обладнанню та вимогам кінцевого користувача.
4. Перевірте частоту
   Перевірте, чи працює проект на частоті 50 Гц чи 60 Гц.
5. Визначте конфігурацію фази
   Виберіть відповідну однофазну або трифазну конструкцію в залежності від електричної системи.
6. Оцініть умови навколишнього середовища
   Враховуйте температуру, вологість, висоту, забруднення, вплив вітру та ризики корозії.
7. Перегляньте застосовні стандарти
   Перед початком виробництва підтвердьте необхідні комунальні, національні або специфічні стандарти проекту.
8. Запит на чітку технічну документацію
   Технічні характеристики, креслення, інформацію з паспортної таблички та вимоги до тестування мають бути підтверджені перед відправленням.

Для міжнародних проектів раннє спілкування особливо важливо. Стандарти напруги, способи встановлення, вимоги до підключення та вимоги до сертифікації можуть відрізнятися в різних країнах і регіонах.

Часті запитання

Що означає 37,5 кВА в трансформаторі?

37,5 кВА представляє номінальну повну потужність трансформатора. Він вказує на величину електричного навантаження, яку трансформатор розрахований на підтримку за певних умов експлуатації.

Де можна встановити трансформатор на опорі потужністю 37,5 кВА?

Його можна використовувати у відповідних розподільних системах, що обслуговують житлові райони, ферми, сільські громади, невеликі комерційні об’єкти та засоби легкої промисловості. Остаточне встановлення має відповідати місцевим електричним нормам та інженерним вимогам.

Як дізнатися, чи 37,5 кВА є правильною потужністю?

Ви повинні розрахувати очікуване електричне навантаження, врахувати коефіцієнт потужності та пікове споживання та передбачити розумне майбутнє розширення. Кваліфікований інженер-електрик або досвідчений постачальник трансформаторів може допомогти підтвердити відповідну потужність.

Чи можна налаштувати напругу?

Вимоги до напруги трансформатора можуть відрізнятися залежно від місцевої мережі та застосування. Покупці повинні надати необхідну первинну напругу, вторинну напругу, частоту та конфігурацію фаз, коли запитують пропозицію.

Чому фабричні випробування важливі?

Заводські випробування допомагають переконатися, що трансформатор відповідає узгодженим вимогам до електрики та продуктивності перед відправкою. Тестування може виявити потенційні проблеми, пов’язані з ізоляцією, опором обмоток, характеристиками напруги та іншими критичними характеристиками.

Знайдіть правильне рішення для розподілу електроенергії для свого проекту

Правильно підібранийТрансформатор на опорі 37,5 кВАможе забезпечити практичне та надійне рішення для розподілу електроенергії з помірним навантаженням. Від конфігурації напруги та вибору потужності до встановлення на вулиці та перевірки якості, кожна деталь має бути узгоджена з вимогами вашого проекту. Якщо ви шукаєте надійне трансформаторне рішення від Guangbian, ознайомтеся з доступними варіантами трансформатора на стовпі 37,5 кВА тазв'яжіться з намисьогодні з вашими вимогами до напруги, частоти, конфігурації фаз, кількості та деталей проекту, щоб отримати професійні рекомендації щодо продукту та відповідну цінову пропозицію.
