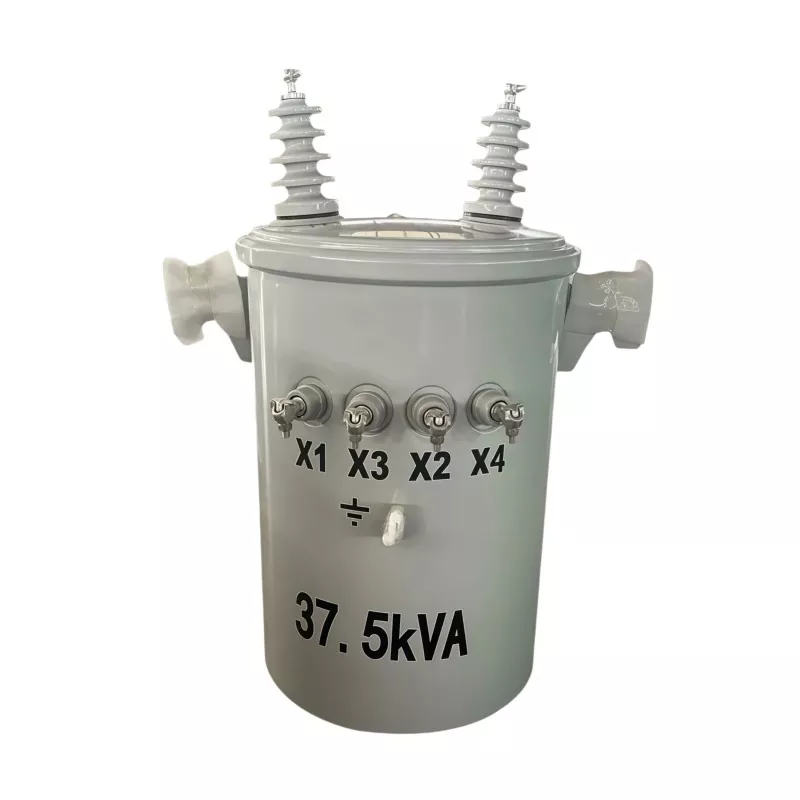

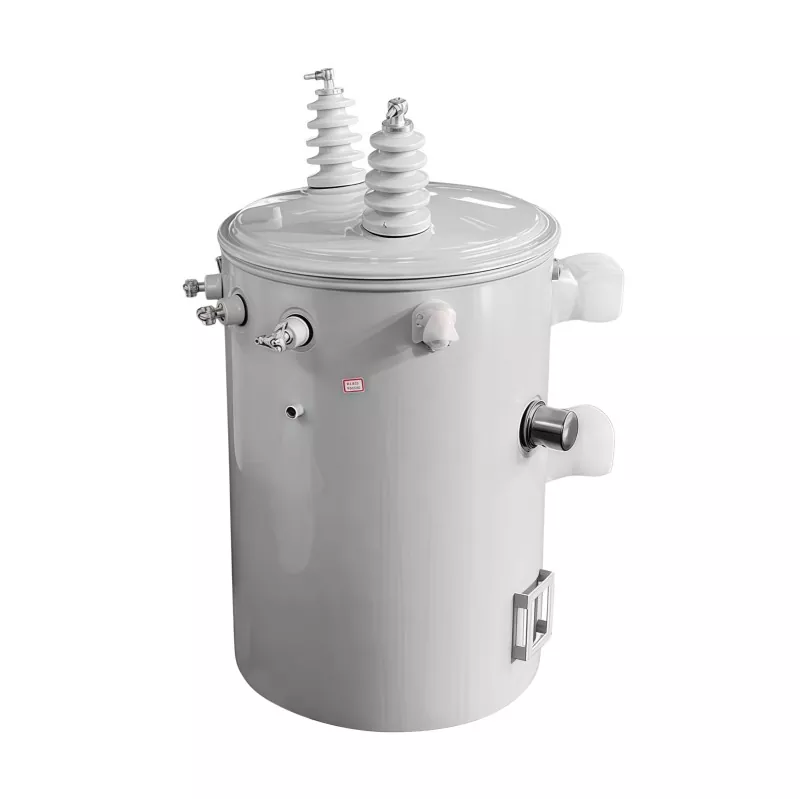

Трансформатор на опорі 37,5 кВА

Трансформатор на стовпі потужністю 37,5 кВА — це електричний розподільний трансформатор, який встановлюється на стовпах електромережі для зменшення електроенергії середньої напруги від ліній електропередач до нижчої корисної напруги для житлових, комерційних, сільськогосподарських і легких промислових установок. З номінальною потужністю 37,5 кіловольт-ампер (КВА) він зазвичай використовується в повітряних системах розподілу електроенергії для забезпечення стабільного, ефективного та надійного електропостачання в міських і сільських районах. Його компактна конструкція, встановлена ​​на стовпі, допомагає заощадити місце на землі, спрощує установку та підтримує економічно ефективні мережі розподілу електроенергії.

Принцип роботи

Трансформатор, встановлений на стовпі, працює на основі принципу електромагнітної індукції.

Вхід високої напруги

Електроенергія середньої або високої напруги подається на первинну обмотку через повітряні розподільні лінії.

Генерація магнітного поля

Коли змінний струм протікає через первинну обмотку, він створює мінливе магнітне поле в осерді трансформатора.

Перетворення напруги

Це магнітне поле індукує напругу у вторинній обмотці. Виходячи з співвідношення витків між обмотками, напруга знижується до нижчого рівня.

Стабільне постачання продукції

Перетворена електроенергія низької напруги потім доставляється житловим, комерційним або промисловим користувачам зі стабільною продуктивністю.

Додатки

Трансформатор потужністю 37,5 кВА, встановлений на стовпі, призначений для систем розподілу з низьким і середнім навантаженням, ефективно знижуючи електроенергію середньої напруги до низької напруги, придатної для кінцевих користувачів. Він широко використовується в таких сценаріях:

Розподіл електроенергії в житлових приміщеннях

Ідеально підходить для житлових кварталів, сільських будинків і невеликих населених пунктів, забезпечуючи стабільну електроенергію для освітлення, побутової техніки та щоденного споживання електроенергії.

Проекти електрифікації сільської місцевості

Зазвичай використовується в системах електропостачання в сільській місцевості та віддалених районах завдяки простому монтажу та низьким вимогам до обслуговування.

Аграрні енергетичні системи

Підходить для ферм, іригаційних систем, тваринницьких приміщень і теплиць, живлення водяних насосів, двигунів і сільськогосподарської техніки.

Невеликі комерційні об'єкти

Широко застосовується в невеликих офісах, роздрібних магазинах, автозаправних станціях, майстернях і сховищах для стабільного комерційного електропостачання.

Легка промисловість

Використовується на невеликих фабриках, обробних цехах і підприємствах технічного обслуговування з помірним споживанням електроенергії.

Проекти тимчасового електропостачання

Поширений на будівельних майданчиках і тимчасових зовнішніх інженерних проектах, які потребують гнучкого та надійного розподілу електроенергії.

Давайте розглянемо, як GUANGBIAN насправді створює один.

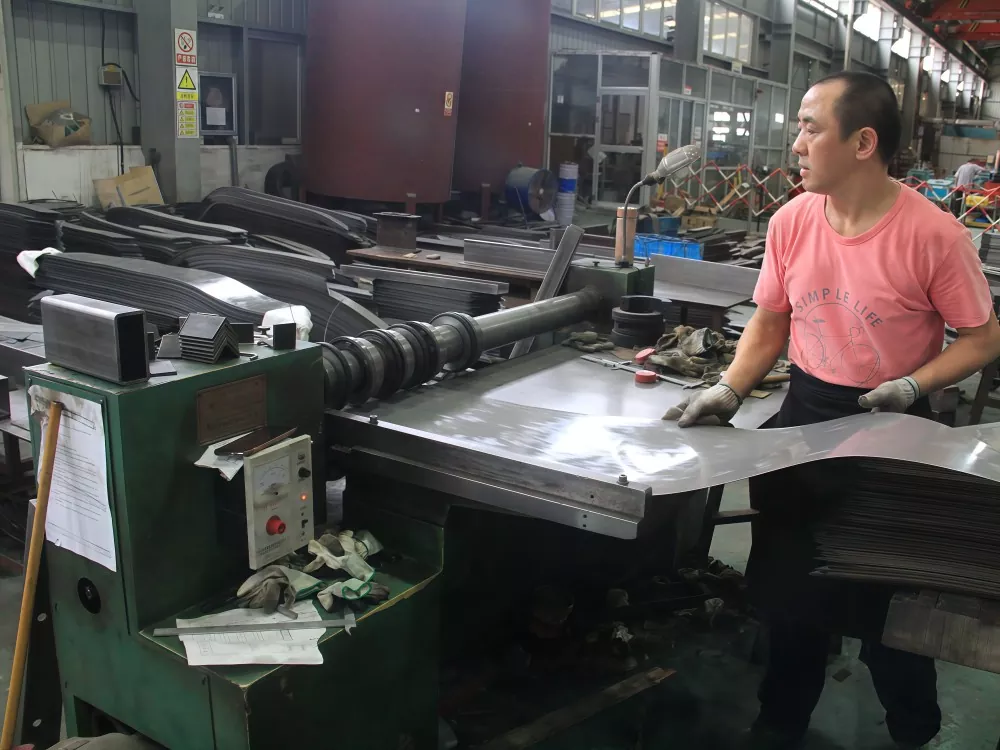

Крок 1: Виготовлення сердечника

Ядро починається з зернистої кремнієвої сталі. Чудові магнітні властивості, але він крихкий — його не можна штампувати, як звичайну сталь.

Ми нарізаємо листи за певними розмірами, потім укладаємо їх шар за шаром на спеціалізованому обладнанні. Стики кожного шару зміщені відносно нижнього, що зводить повітряні проміжки на магнітному шляху до мінімуму. Коли ми досягаємо цільової товщини, весь стос щільно затискається та просочується вакуумом, щоб зафіксувати все на місці.

Від цього кроку залежить процес виготовлення трансформатора. Коефіцієнт стека, площинність поверхні, тиск затиску — пропустіть будь-який із них, і втрати холостого ходу перевищать специфікацію.

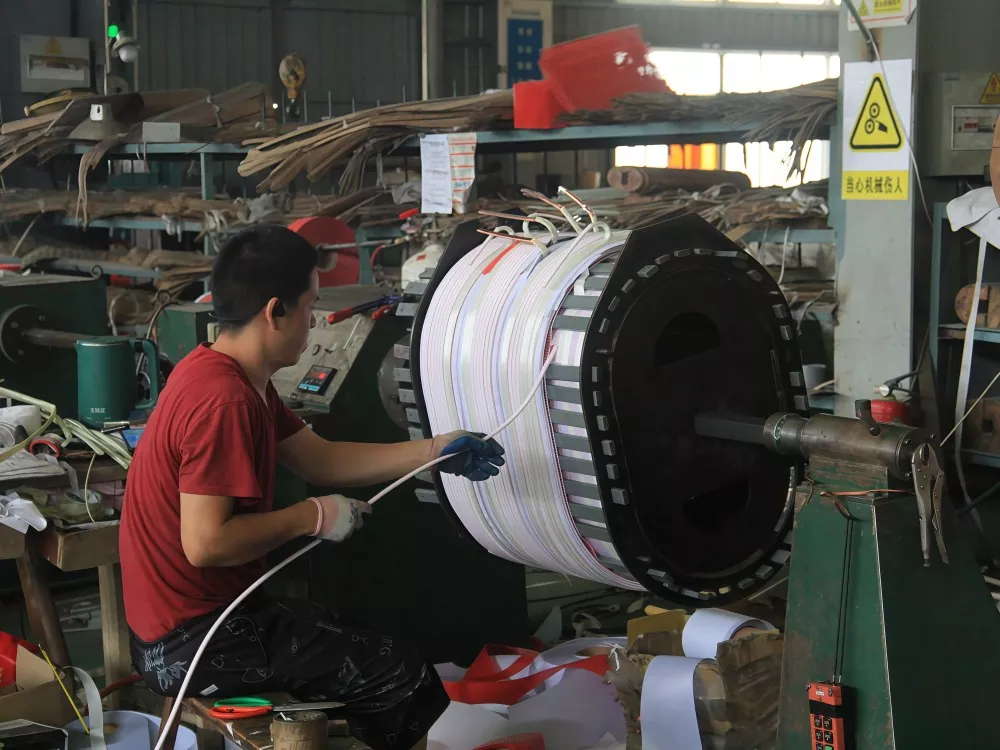

Крок 2: Намотування

Ось де це стає критичним. Намотувальний цех працює при контрольованій температурі та вологості. Оператори сидять біля намотувальних машин, подають мідний дріт на формувач котушки оберт за поворотом, тримаючи його рівним і щільним.

Трансформатор GUANGBIAN потужністю 37,5 ква на стовпі використовує чисту мідну обмотку, а не алюмінієву. Ми виробляємо їх на нашому заводі в Китаї, і кожна деталь має значення: діаметр дроту, кількість витків, шаблон шарування. Вітер занадто вільний, котушка не має механічної міцності. Вітер надто тугий, ви розчавлюєте ізоляцію.

Після намотування котушка проходить вакуумне просочування. Ізоляційний лак просочується в кожну щілину, фіксуючи витки на місці та надаючи обмотці як діелектричну міцність, так і краще розсіювання тепла.

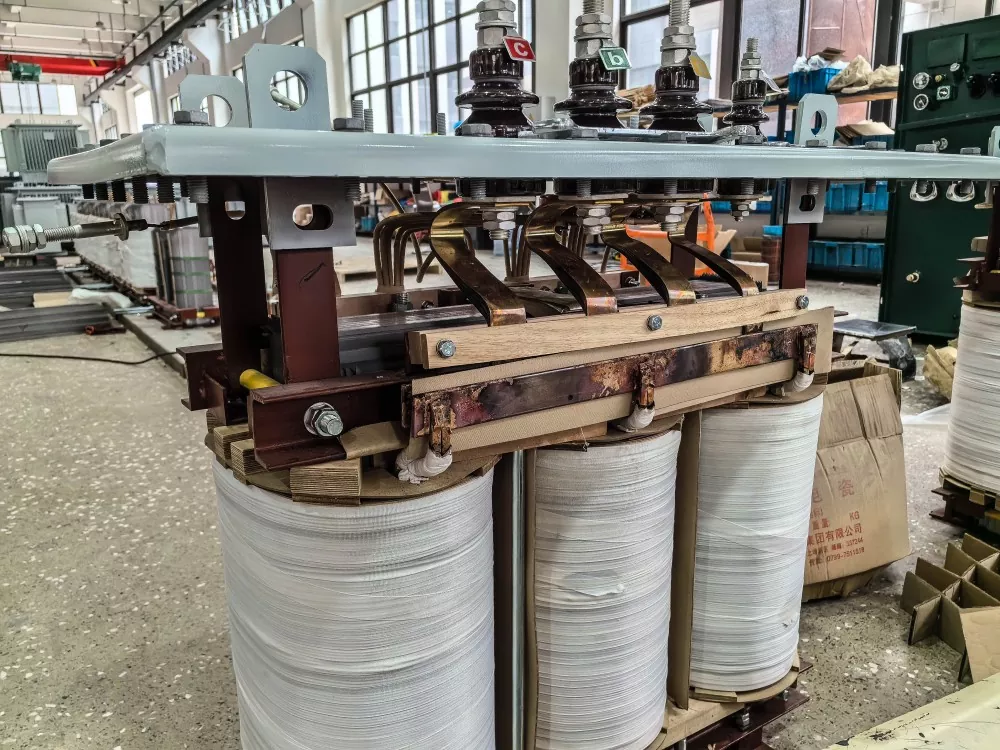

Крок 3: Складання сердечника та котушки

Намотані котушки ковзають по ніжках сердечника. Вставляються ізоляційні прокладки, з’єднуються проводи, і вся активна частина набуває форму. Зазори між обмотками мають відповідати стандарту — тут ніяких скорочень.

Після складання активна частина відразу проходить заводські випробування трансформатора: випробування на витримку напруги та вимірювання опору постійному струму. Будь-що, навіть незначне, потрапляє на цей етап.

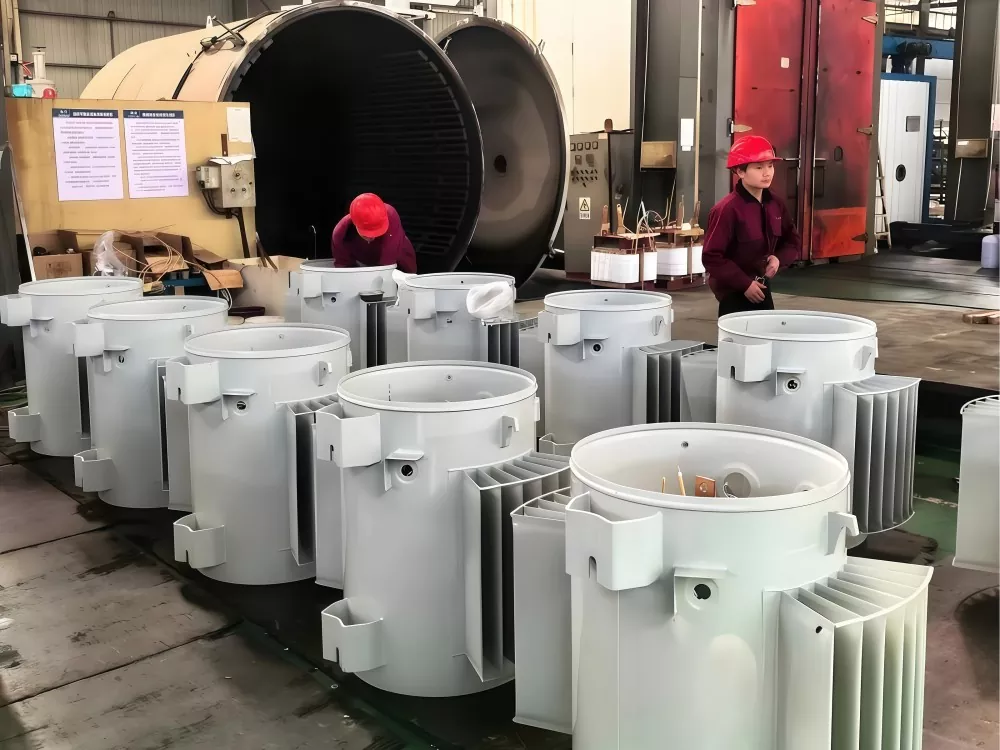

Крок 4: Збірка бака

Активна частина проходить перевірку? Його опускають в бак. Резервуар — це оболонка трансформатора, наповнена ізоляційним маслом, яке виконує подвійну функцію: діелектричний бар’єр і охолоджувач.

Ми використовуємо високоякісну мінеральну ізоляційну оливу в GUANGBIAN. Зневоднюють і дегазують перед надходженням. Сам резервуар має зварну конструкцію, і кожен зварний шов перевіряється рентгенівським методом. Витоки не допускаються.

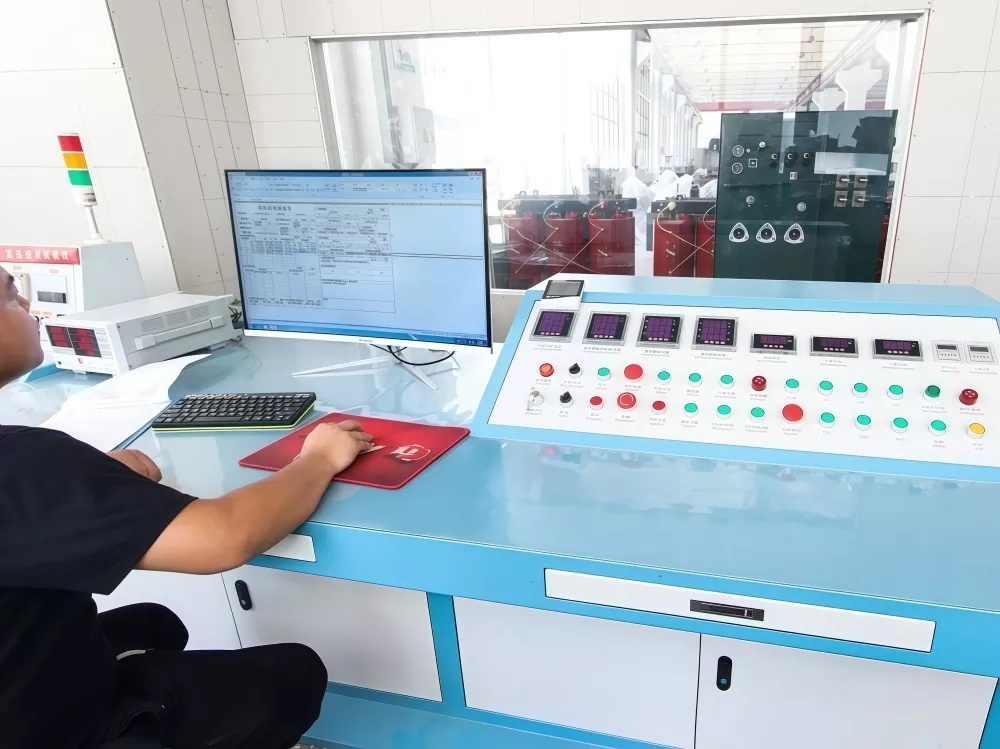

Крок 5: Заключне тестування

Перш ніж будь-який пристрій покине завод, він проходить повну процедуру тестування:

Тест холостого ходу: ми включаємо його, не підключивши нічого до вторинної сторони. Показники струму та втрат повідомляють нам, чи справно поводиться сердечник. На трансформаторі 37,5 ква, встановленому на стовпі, втрати холостого ходу мають становити ≤113 Вт або менше.

Перевірка навантаження: встановіть на нього повне номінальне навантаження та спостерігайте за цифрами. Втрати навантаження залишаються на рівні ≤413 Вт, а підвищення температури не перевищує 65 °C.

Випробування витримуваної напруги: 21 кВ при частоті живлення на обмотці HV протягом однієї повної хвилини. 10 кВ на стороні НН. Якщо ізоляція витримає, йдемо далі.

Перевірка імпульсної напруги: стрибок 60 кВ потрапляє на первинну обмотку, 30 кВ — на вторинну. Це говорить вам про те, чи зможе трансформатор з мідною обмоткою справитися зі справжньою блискавкою.

Випробування ізоляційної олії: напруга пробою, вміст вологи, коефіцієнт розсіювання — кожен із них має пройти.

Кожен тест зрозумілий? Тоді — і тільки тоді — він отримує заводський ярлик.

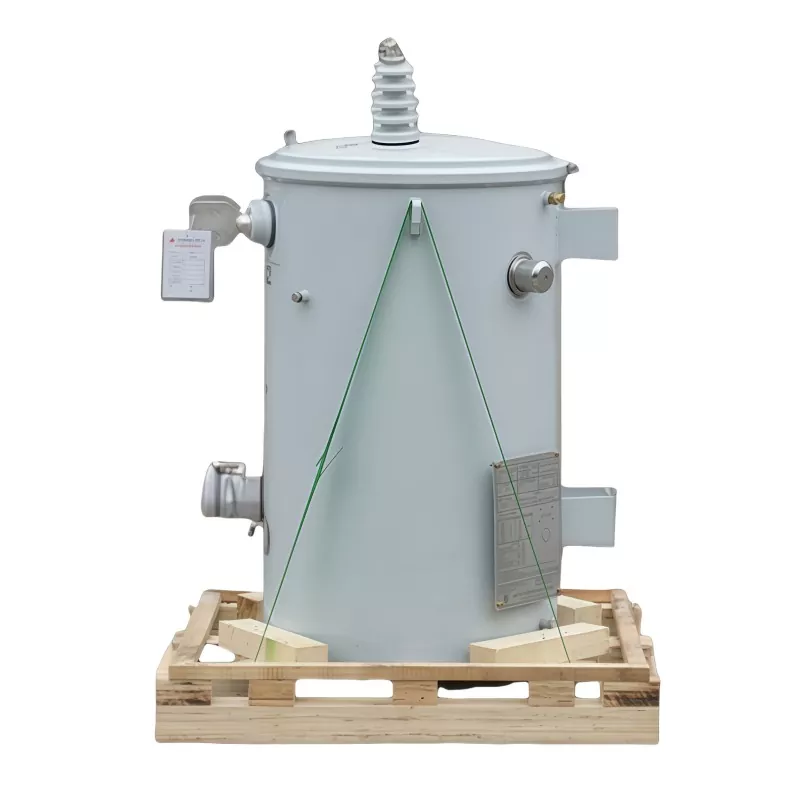

Крок 6: Упаковка та відправка

Пройшли всі тести? Трансформатор отримує вологозахищений чохол, кріпиться на дерев’яний піддон і готується до відправлення. Кожна одиниця GUANGBIAN має унікальний серійний номер, який видно на табличці з іменами та на основі. Простежте за цим номером, і ви знайдете дату виробництва, записи про випробування, навіть яку партію сировини було використано.

Тепер ви зрозуміли картинку. Трансформатор на опорі потужністю 37,5 кВА — це не просто метал і дріт, поєднані разом. Процес виробництва трансформатора включає в себе справжнє ремесло і реальних людей, які звертають увагу на кожному кроці. Ціна має значення, але більше значення мають виробничі можливості та контроль якості.

Навіщо використовувати трансформатор на стовпі?

Порівняно з наземними трансформаторами, трансформатори, що монтуються на опорі, мають кілька суттєвих переваг:

Компактна установка

Встановлюється на стовпах інженерних комунікацій, що усуває потребу в наземному просторі чи спеціальних трансформаторних приміщеннях.

Нижча вартість інфраструктури

Зменшує витрати на будівництво, уникаючи необхідності фундаментів, огороджень або додаткових будівельних робіт.

Ефективний для сільської місцевості

Дуже підходить для сільських і віддалених районів, де зазвичай використовуються повітряні розподільні мережі.

Легкий доступ для обслуговування

Встановлюється на зручній висоті для перевірки, обслуговування та заміни, що скорочує час простою.

Покращена безпека

Підняте встановлення зменшує ризики випадкового контакту, вандалізму та пошкодження навколишнього середовища.

Надійна робота на відкритому повітрі

Розроблений із захистом від атмосферних впливів і корозії для тривалої роботи на відкритому повітрі.

Ідеально підходить для повітряних електромереж

Широко використовується в повітряних системах розподілу як рентабельне та ефективне рішення для живлення.

Хочете побачити це на власні очі? GUANGBIAN виробляє на нашому китайському заводі, і ми вітаємо відвідування заводу. Звертайтесь, щоб запланувати екскурсію.
