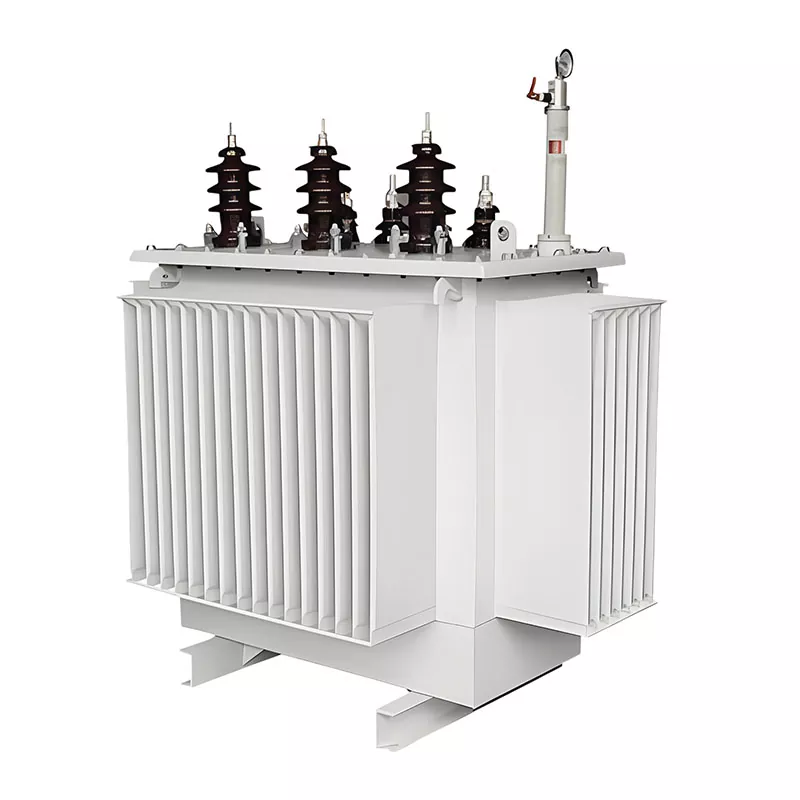

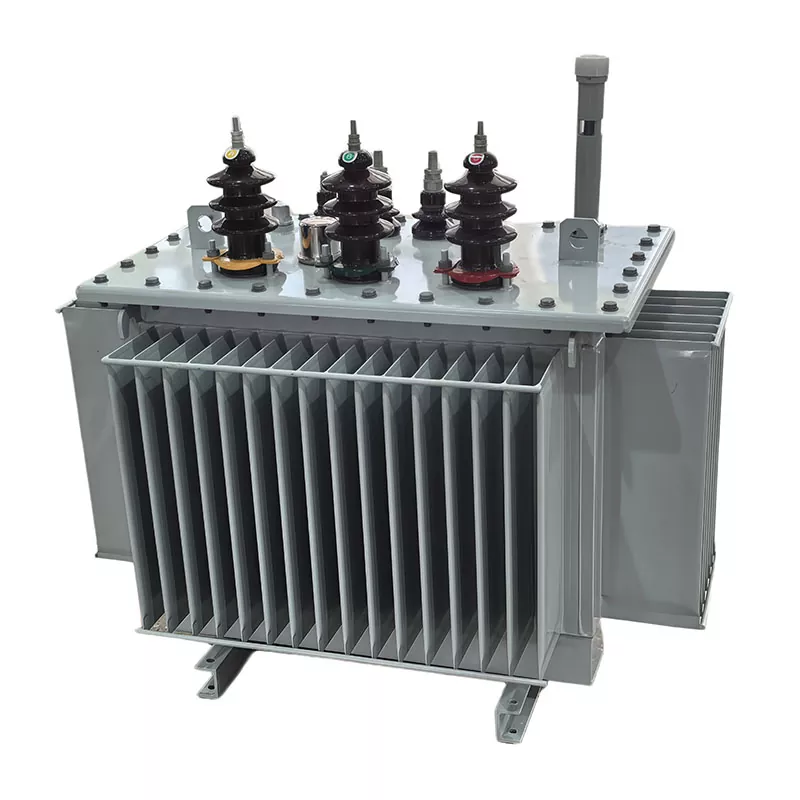

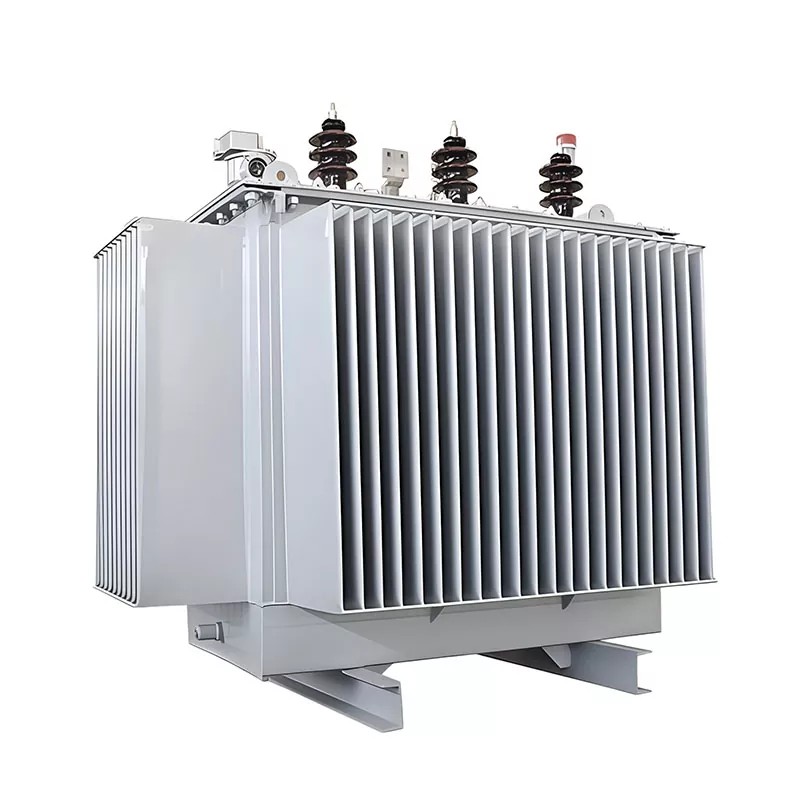

Замінний масляний трансформатор

Замінний масляний трансформатор — це тип силового трансформатора, наповненого маслом, спеціально розробленого для заміни існуючого трансформатора в діючій системі розподілу електроенергії, як правило, через старіння обладнання, збій, обмеження потужності або вимоги до підвищення ефективності.

На відміну від трансформаторів, які використовуються в нових установках, змінний трансформатор розроблено з акцентом на системну сумісність, фізичну взаємозамінність та повну інтеграцію з існуючою електричною інфраструктурою.

Інженерне визначення

З точки зору електротехніки, замінний масляний занурений трансформатор можна визначити як:

Силовий трансформатор, розроблений або оптимізований відповідно до існуючих умов мережі, таких як рівень напруги, група векторів, монтажні розміри та профіль навантаження, щоб він міг безпосередньо замінити робочий масляний трансформатор без значних змін оригінальної системи.

Основні технічні характеристики

Типовий змінний масляний трансформатор визначається такими технічними вимогами:

Сумісність напруги:Відповідає існуючим системним рівням, таким як 6 кВ/0,4 кВ, 10 кВ/0,4 кВ тощо.

Взаємозамінність установки:Призначений для розміщення існуючих фундаментів, точок вводу кабелю та планування підстанції

Відповідність групи векторів:Зазвичай Dyn11 або ідентична оригінальній конфігурації трансформатора

Координація імпедансу короткого замикання:Зазвичай проектується в діапазоні 5–8% для забезпечення стабільності системи

Оптимізація продуктивності:Може підвищити ефективність, зменшити втрати або підвищити теплові характеристики порівняно із заміненим блоком

Спочатку визначте правильний розмір

Ось приклад: ваше поточне навантаження становить 800 кВА, і ви додаєте 400 кВА нового попиту. Врахуйте деякий запас зростання, і 1250-1600 кВА має сенс. Не просто дивіться на сьогоднішні цифри — залишити трохи запасу — це завжди безпечний вибір.

Виконуючи розрахунок потужності трансформатора, майте на увазі такі параметри: рівень напруги має відповідати вашій існуючій системі (наприклад, 10 кВ/0,4 кВ), векторна група Dyn11 працює для більшості комерційних застосувань, а імпеданс 5-8% є стандартним. Якщо ви не впевнені, фабрична команда GUANGBIAN у Китаї може переглянути ваші налаштування та підтвердити характеристики перед виготовленням.

Що підготувати перед обміном?

Перевірити три речі:

1. Електрична оцінка — чи можуть ваші шини та кабелі витримувати більший струм? Схема захисту потребує коригування?

2. Перевірка конструкції — розмір фундаменту, під’їзд для переміщення установки, умови вентиляції.

3. Координація комунальних послуг — підвищення потужності може вимагати змін у вашому вхідному постачанні. Завчасно отримайте дозвіл на відключення електроенергії.

Якщо ви плануєте замінити трансформатор, технічна команда GUANGBIAN з нашого заводу в Китаї може допомогти переглянути ці елементи. Ми розглядали подібні випадки на нашому виробничому підприємстві та знаємо, які деталі часто залишаються поза увагою.

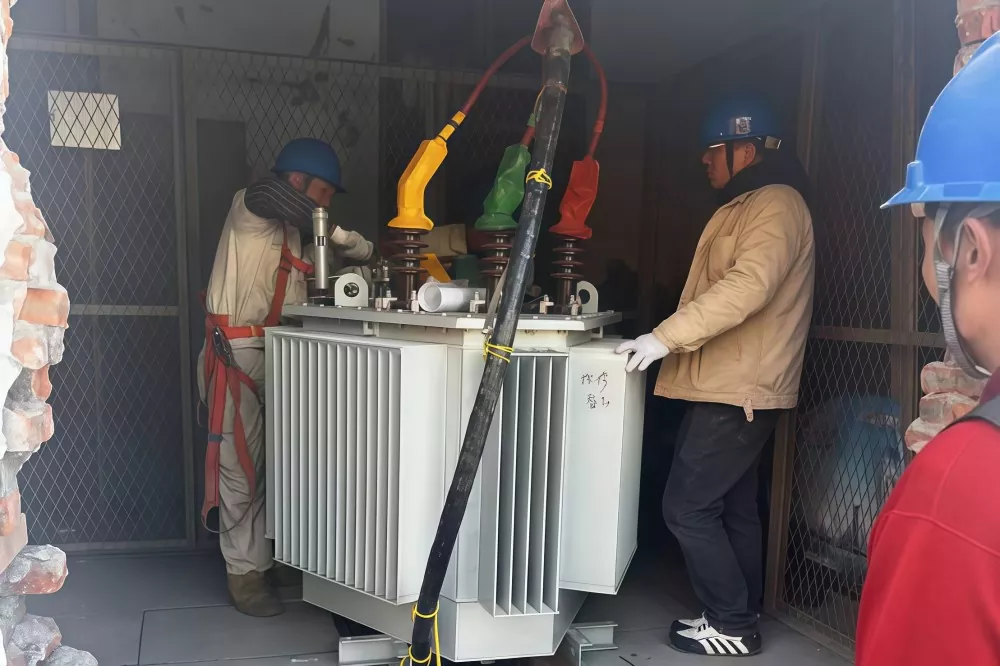

Монтаж і налагодження

Вимкніть живлення → Від'єднайте → Видаліть старий блок → Встановіть новий трансформатор → Електропроводка → Тестування → Увімкніть

Не пропускайте етап тестування: перевірка коефіцієнта витків, опір ізоляції, перевірка векторної групи, вимірювання опору. Усе має пройти, перш ніж ти натиснеш перемикач. Протягом перших кількох тижнів стежте за температурою, прислухайтеся до незвичних шумів, перевіряйте вібрацію.

скільки це коштує

Для установки потужністю 1250 кВА сам трансформатор коштує 25 000–45 000 доларів США. З установкою та модифікаціями загальна вартість проекту становить близько 35 000–75 000 доларів США. Якщо ваш існуючий блок працює майже 20 років, його заміна на новий має більше сенсу, ніж додавання паралельного блоку — менше проблем з обслуговуванням, краща ефективність.

Після інсталяції зберігайте звіти про випробування та креслення. Щоквартально перевіряйте температуру, щороку робіть аналіз масла (для маслонаповнених типів). При правильному догляді це обладнання повинно безперебійно працювати протягом 20-30 років.

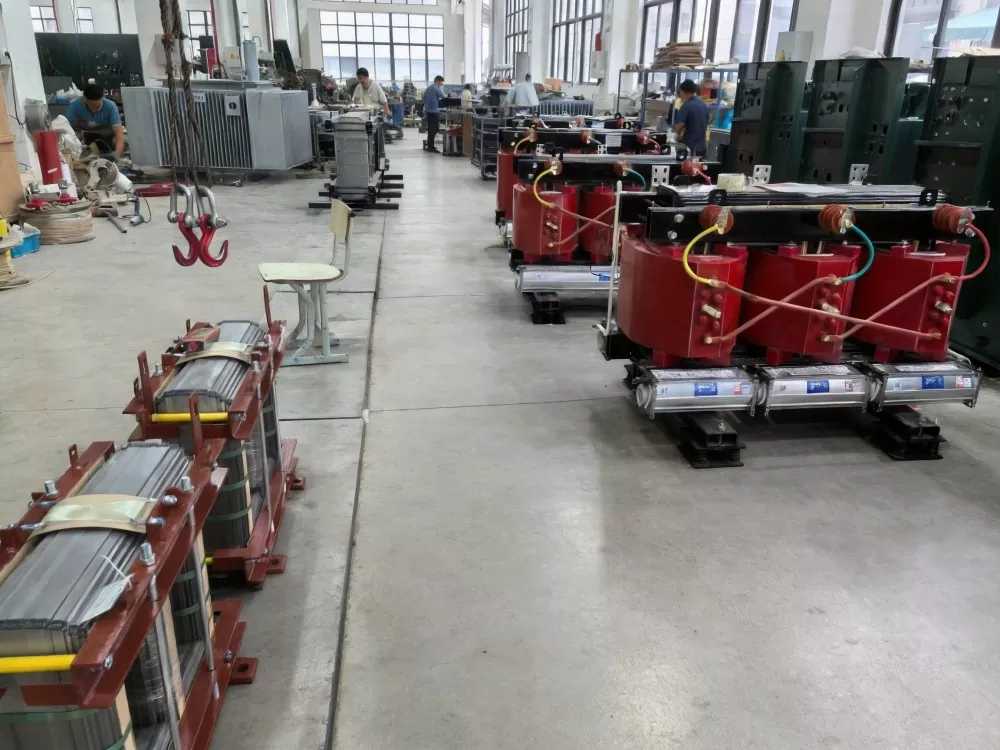

На заводі GUANGBIAN у Китаї ми виробляємо трансформатори, які створені для тривалої експлуатації. Незалежно від того, чи ви перебуваєте на етапі вибору трансформатора чи потребуєте перегляду специфікацій, наша команда може допомогти.

Відмінність від стандартних трансформаторів нової установки

FAQ

1. Що таке замінний масляний трансформатор?

Це масляний трансформатор, призначений для заміни існуючого трансформатора в діючій енергосистемі. Він створений відповідно до початкових електричних умов, щоб система могла продовжувати працювати з мінімальними змінами.

2. Коли потрібно замінити трансформатор?

Заміна необхідна, якщо трансформатор старий (зазвичай 15–25+ років), часто виходить з ладу, не може задовольнити поточне навантаження або має високі витрати на обслуговування

3. Як правильно вибрати ємність для заміни?

Потужність вибирається на основі поточного навантаження, майбутнього розширення (зазвичай запас 15–25%) і системних умов, таких як рівень напруги та обмеження встановлення.

4. Чи може змінний трансформатор збільшити потужність?

так Замінний блок можна модернізувати до більш високої потужності, але наявні кабелі, комутаційні пристрої та систему захисту необхідно перевірити на сумісність.

5. Що повинно відповідати при заміні трансформатора?

Основні параметри включають коефіцієнт напруги, векторну групу (зазвичай Dyn11), імпеданс (приблизно 5–8%) і фізичні розміри установки.

6. Скільки часу займає процес заміни?

Встановлення та заміна зазвичай займає 1–3 дні, залежно від умов на місці, плюс додатковий час для тестування та введення в експлуатацію.
